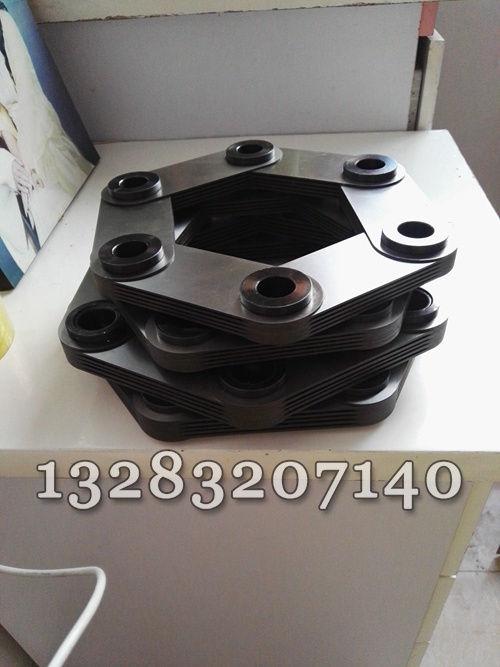

连杆联轴器膜片 不锈钢膜片
连杆联轴器膜片 不锈钢膜片

连杆联轴器膜片 不锈钢膜片

泊头市鑫程机械有限公司生产不锈钢膜片采用304 材质,数控激光切割,厚度从0.2mm-3mm,外径...
立即订购
TAG推荐

加工工艺:泊头市鑫程机械有限公司生产不锈钢膜片采用304 材质,数控激光切割,厚度从0.2mm-3mm,外径30mm-1米,小套是数控车加工,可以是不锈钢材质,也可以45#钢,

适用范围:适用于风机,电厂,机械设备,石油,冶金,造纸等行业,,可来图来样定做

连杆膜片特点:

1、按传递扭矩级挠性大小分四、六、八等分连杆形式;

2、承载能力大,使用范围广,寿命长;

3、工作温度-20~+280,且无需润滑,可在腐蚀介质中工作。

4、与齿式联轴器比,结构简单,易加工、维修,振动小,无噪声,工作转速高;

5、装拆、检查方便,拆卸时主机和半联轴器可不轴向移位。

连杆膜片设计,非情况下不会发生断裂事故。


基于TRIZ理论的膜片联轴器设计与分析

    膜片联轴器又称叠片联轴器、钢片挠性联轴器,具有减震及角向、轴向、径向位移补乍用,可以使用在恶劣工况条件(如温度变化大酒麦碱环境)下,允许被用在高速运转场合巨须润滑。膜片联轴器的易损部件为膜片组件。膜片组件的使用寿命决定了联轴器的使用寿命,决定了联轴器乃至整机的使用成本,包括停机、故障引起的连带损失(这是主要的)。,如国内生产的膜片联轴器无论从外观质量还是使用寿命等,引进的膜片联轴器转速可达20000转肠全以上,而国产膜片联轴器转很超过10000转份;

    从中可以看出膜片组件的损坏主要出现在膜片上铰接点附近。本文先基于TRIZ理论确定膜片组的结构,然后利用CosmosWorks对膜片组进行强度分析,设计出结构简单、受力合理、使用寿命长的膜片组件。

2基于TRIZ理论的膜片组结构设计

    TRIZ经过60余年的发展,已被世界各国所接受。TRIZ的问题模型共有.四种形式:技术矛盾,物理矛盾,物质-场问题,知识使能问题。与此相对应,TRIZ的工具也有四种:矛盾矩阵、分离l熟里、知识与效应库和标准解法系统。,导致另一个特性或参数发生恶化而产生的矛盾。TRIZ 理论将导致技术矛盾的因素总结成39书恿用工程参数,建立了矛盾矩阵表,提供了40个解决技术矛盾的创新原理。把实际问题转化为技术矛盾之后,禾佣矛盾矩阵,可以推荐的解决所定义的技术矛盾的创新原理。以这些创新{剥维为依据,根据总结归纳白生类似问题的类似的标准解决方法,将这些类似的标准解决方法,应用到实际问题之中,就容易找到针对实际问题的一些可行方案,为矛盾矩阵(部分),它将39个工程参数与40条发明厉狂卿建立了对应关系,很好地解决了工程中选择发明原里的难题。。    根据膜片联轴器的结构及膜片实际损坏情况,确定改进参数为强度,恶化参数为应力或压力,由于膜片组件的损坏主要出现在膜片铰接点附近,本文仅选用局部质量原理来设计与分析膜片组的构成。

    局部质量原理具有以下含义:(1)将物体、环境或外部作用的均匀结构变为不均匀的;(2让物体的不同部分各具不同的功能;(3)让物体的各部分处于执行各自功能的状态。由此可以看出局部质量原理解决问题的途径有3个,采用“将物体、环境或外部作用的均匀结构变为不均匀的”方式,确定膜片组结构.

   膜片联轴器作为动力机械和工作机械之间的连接设备,工作条件复杂多变。当动力机侧诚工作机械存在安装误差,或者动力机械、工作机械工作时存在震动,会使膜片组产生轴向、角度位移,产生附加应力。随着动力机械和工作机械反复启动、正反转,膜片联轴器承受着交变应力作用,膜片损坏形式为疲劳破坏。以前面的von Mises应力分析为基础,分析膜片的疲劳状态,模拟工况条件为联轴器处于经常反复启动、正反转频繁状态,循环次数设定为。分别为带补片膜片组和不带补片膜片的疲劳强度分析晴况。从分析结果可以看出带补片的膜片组结构的性能明显高于不带补片的膜片组结构,说明带补片膜片组的能力远高不带补片的膜片组,补片起到了抵破坏的作用。

    考虑到异形补片制作、安装,以及运转过程中可能存在某些问题,故此,可以用圆形片代替异形补片。圆形补片基本能够起到与异形补片一样的作用。

利用TRIZ原理,分析膜片联轴器存在的技术矛盾,利用矛盾矩阵,并结合膜片的工况,选用局部质量原理,设计出带补片的膜片联轴器新结构。利用SiIodWork,软件建模,利用CosmsoWorks软件对带补片的膜片组和传统膜片组机构进行分析,通过比较分析,得出以下结论:(1)在膜片数量相同的情况下,增加补片,膜片组的性能明显提高;(2)在膜片数量相同的情况下,增加补片,降低了膜片组中应力大小;(3)大应力集中在膜片上孔边缘附近。可以根据需要,适当地增加补片数量,或改变补片形状,以设计出结构简单、受力合理、使用寿命长的膜片组件。
