梅花联轴器应用广泛,批量加工,成本低,标准型号一般现货,梅花垫是聚氨酯材质,属于易...
立即订购
TAG推荐

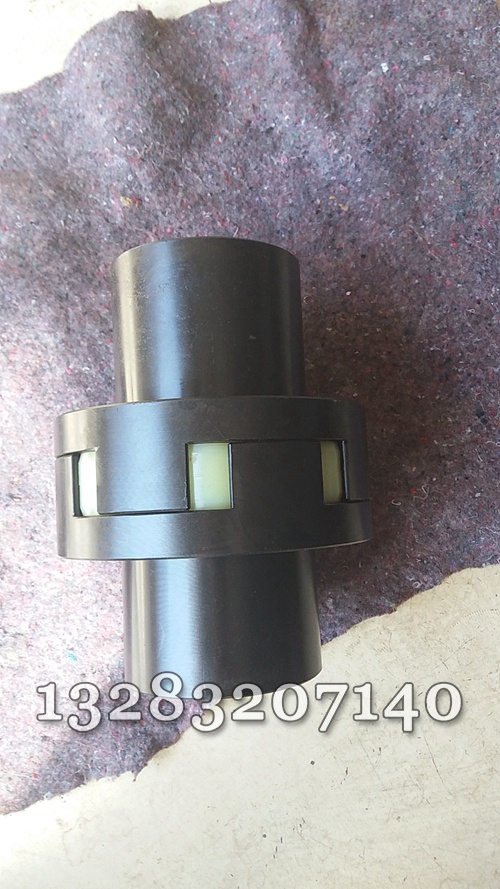

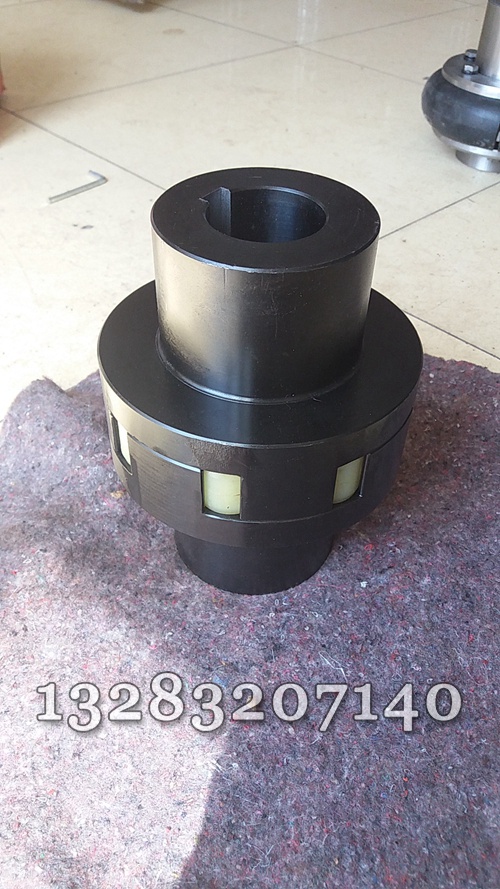

泊头市鑫程机械有限公司生产各种ML,LM梅花联轴器应用广泛,批量加工,成本低,标准型号一般现货,梅花垫是聚氨酯材质,属于易损件,半联轴器轴孔长度不符合客户需求可以更改。

ML型梅花联轴器特点:结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,工作稳定,具有良好的减振、缓冲和电绝缘性能。具有较大的轴向、径向和角向补偿能力,聚氨酯弹性元件耐油,承载能力大,使用寿命长,联轴器无需润滑,维护工作量少,可连续长期运行。零件数量少,外形尺寸较小,弹性元件制造客易,承载能力也较高,但装拆时,需要沿轴向移动两半联轴器。主要适用于对补偿性能,缓冲减很要求不苛求的传动轴系,尤其是中小功率的传动中。起动频繁、正反转、中高速、中等扭矩和要求高性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。公称转矩为25~12500N.m,许用转速为15300~1900r/min,轴孔直径为12~160mm,工作环境温度 -35℃~+80℃

与其它联轴器相比,ML型梅花形联轴器具有以下特点:

1.无需润滑,维护工作量少,可连续长期运行。

2.工作稳定,具有良好的减振、缓冲和电绝缘性能。

3.具有较大的轴向、径向和角向补偿能力。

4.结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。

5.聚氨酯弹性元件耐油,承载能力大,使用寿命长,。


ML型梅花联轴器由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。梅花形弹性联轴器装配后的轴向间隙是相对容易控制的,控制在要求范围,否则,它会给机械传动带来阻力;联轴器径向位差和角向误差的控制是装配的难点,也是影响传动稳定性重要一环,因为这直接关系到机械传动部件本身的健康。

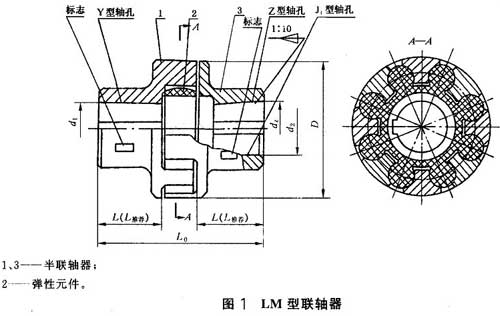

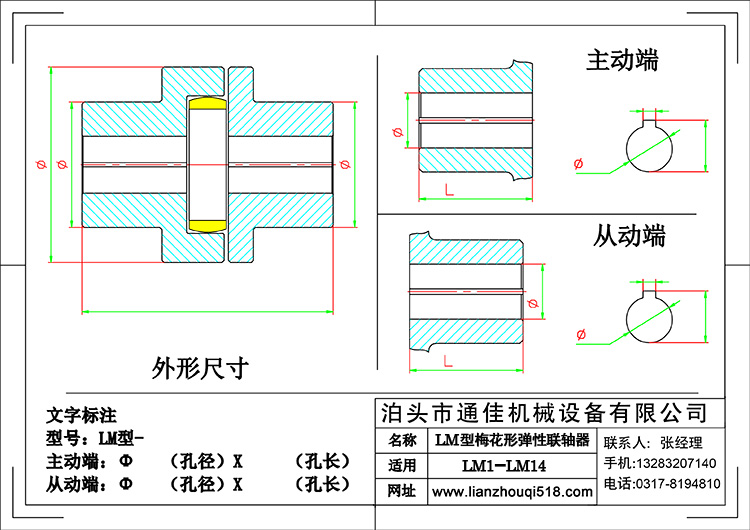

LM (原ML)型基本型梅花形弹性联轴器基本参数和主要尺寸(GB/T 5272-2002) (单位:mm)

型号旧型号公称转矩/N.m许用转速/r/min轴孔直径d1,d2,dzLLoD弹性件型号重量/kg转动惯量/kg.㎡
弹性件硬度
a/Hab/Hb
80+560+5
LM1ML125451530012,14,16,18,19,20,22,24,25358650MT10.6570.00022
LM2501001200016,18,19,20,22,24,25,28,30389590MT20.9230.00044
LM3ML21002001090020,22,24,25,28,30,324010370MT31.4070.00087
LM4ML3140280900022,24,25,28,30,32,35,38,404511485MT42.1820.002
LM5ML4350400730025,28,30,32,35,38,40,42,4550127105MT53.6010.0049
LM6ML5400710610030,32,35,38,40,42,45,4855143125MT66.0750.0114
LM7ML66301120530035*,38*,40*,42*,45,48,50,5560159145MT79.0890.0232
LM8ML711202240450045*,48*,50,55,56,60,63,6570181170MT813.5610.0468
LM9ML818003550380050*,55*,56*,60,63,65,70,71,75,8080208200MT921.4020.1041
LM10ML928005600330060*,63,65*,70,71,75,80,85,90,95,10090230230MT1032.030.2105
LM11ML1045009000290070*,71*,75,80*,85*,90,95,100,110,120100260260MT1149.5150.4338
LM12ML11630012500250080*,85*,90*,95*,100,110,120,125,130115297300MT1273.4480.82
LM13ML121120020000210090*,95*,100*,110*,120*,125*,130,150,160125323360MT13103.861.672
LM14ML1312500250001900100*,110*,120*,125*,130*,140*,150 160135333400MT14127.592.499
注:1.质量、转动惯量是按材料为铸钢、L推荐、小轴孔计算的近似值。 2.带*号轴孔直径可用于Z型轴孔。 3.a、b为两种弹性材料的硬度代号。
