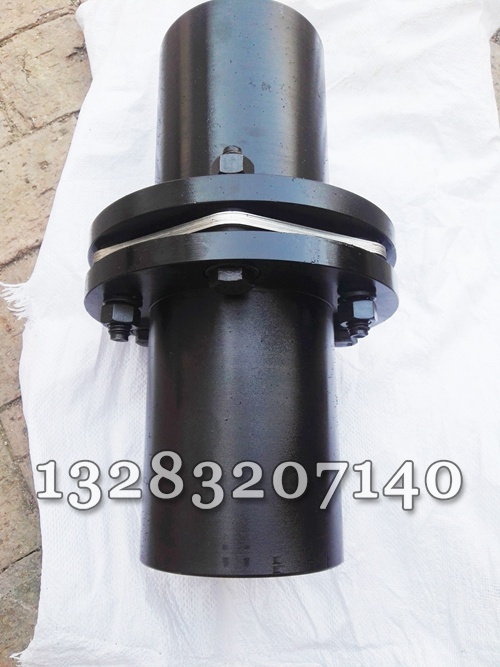

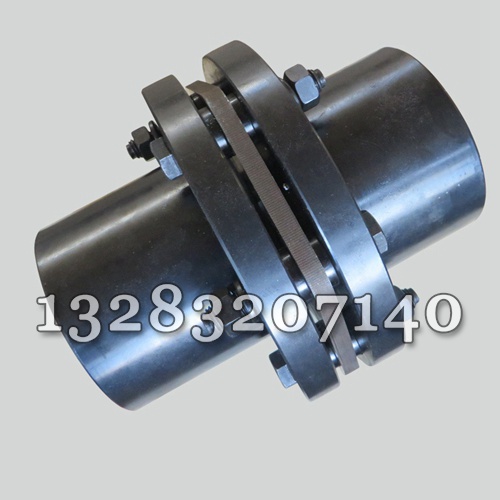

JM型膜片连轴器

泊头市鑫程机械有限公司生产JM膜片联轴器，可按客户图纸或要求尺寸做，材质可选45#圆钢锻件铸钢，数控铣打孔，孔中心距准确，可互换，避免后期维护方便，拉床制键交货及时，不锈钢膜片采用304 材质，数控激光切割，适用于风机，电厂，机械设备，石油，冶金，造纸等行业，可来图来样定做。

工作原理:

泊头市鑫程机械有限公司生产JM型膜片联轴器是一种全金属干式挠性联轴器，主要是由左右半联轴器，膜片组和连接螺栓等零部件组成。其中，膜片组由数量的不锈钢涂层膜片叠合而成，并通过螺栓交替固定于主动端与从动端。为了获得较好的补偿性能，常采用中间轴，其两端各有一组膜片组组成双膜片式联轴器，分别与主从动轴联接，工作原理为转矩从左半联轴器输入，经主动螺栓传输至膜片组，膜片组再通过从动螺栓将转矩传至中间轴，同样转矩通过另一端的膜片组，螺栓及右半联轴器输出。膜片联轴器能通过膜片的挠性来吸收或轴线间的三向偏移。

特点：机械，承载能力大，重量轻，结构尺寸小，传动，无摩擦，不需润滑油，不污染环境，结构简单，维修方便，重量可减轻20%以上，可，吸震，耐酸，适用于各种环境恶劣的机械传动轴系。

加工工艺：45#圆钢，数控铣打孔，拉床制键，不锈钢膜片采用304 材质，数控激光切割，厚度从0.2mm-5-10mm，外径30mm-1.3米，小套是数控车加工，可以是不锈钢材质，也可以45#钢，

适用范围：适用于风机，电厂，机械设备，石油，冶金，造纸等行业，，可来图来样定做。适合在中高速和大功率传动轴系中使用。

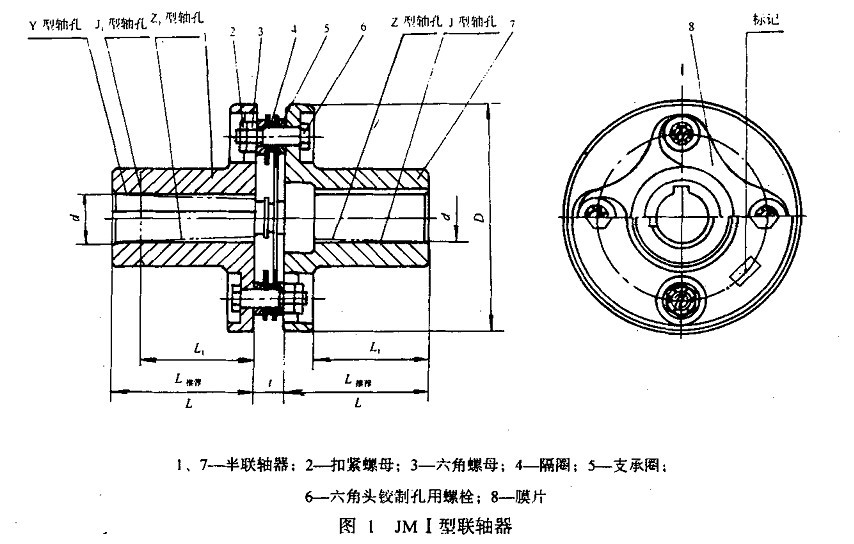

JMI型带沉孔基本型膜片联轴器基本参数和主要尺寸(JB/T 9147-1999)（单位：mm）
