Z14型胀紧联接套
Z14型胀紧联接套

Z14型胀紧联接套

胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、...
立即订购


胀紧联结套(简称胀套)的主要用途是代替单键和花键的联结作用,以实现机件(如齿轮、飞轮、皮带轮等)与轴的联结,用以传递负荷,其功能在使用中分胀紧与锁紧二大类。

胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

优点

1使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。也可以用来联结焊接性差的零件。

2使用寿命长,。依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。

3在超载时,将失去联结作用,可以保护设备不受损害。联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。

4拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

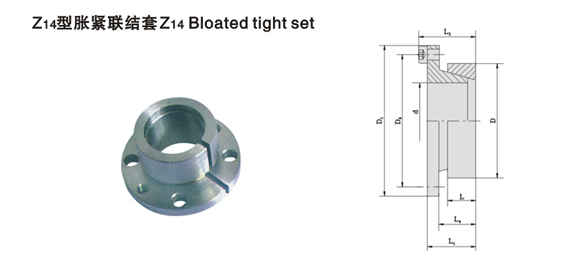

Z14型胀套的基本尺寸和参数:

基  本  尺  寸额定负荷内六角螺钉胀套与轴
结合面上
的压力
Pf
  N/mm 2
胀套与轮
毂结合面
上的压力
Pf′
N/mm 2
重 量

kg
dDDTD1LL0L1L2转矩
M1
KN·m
轴向力
F1
KN
d1nMA
N·m
mm
1425334216202630649.20M442.9109610.091
16749.20M442.995610.082
18829.20M442.985610.072
19879.20M442.980610.068
203039501620263115015.00M546124820.113
2216515.00M546113820.110
2418015.00M546104820.088
253645551620263118715.0M546100690.144
2821015.0M54689690.121
3022515.0M54683690.105
324251621620283324015.0M54677590.200
3526015.0M54671590.173
3627015.0M54669590.162
384454661620283440021.20M641093800.182
404858701620283442521.20M641088730.223
4244621.20M641083730.191
455567822025354387538.90M8425115940.400
4893538.90M8425107940.350
506274892025354397438.90M8425103830.500
55107038.90M842594830.410
6072819920253543116538.90M842586710.580
65126538.90M842579710.460
注:Z14型胀紧联结套螺钉的机械性能等级为8.8级。
