Z15型胀紧联接套
Z15型胀紧联接套

Z15型胀紧联接套

Z15型胀紧套内外锥环用内六角螺栓拧紧,结合面较长,且对中性好,适用于旋转精度要求较高和传...
立即订购


Z15型胀紧套内外锥环用内六角螺栓拧紧,结合面较长,且对中性好,适用于旋转精度要求较高和传递较大载荷的场合。

我公司家研究生产胀紧连接套(胀套)(涨套)、联轴器、传动器材、机械配件的公司。经的不断发展,目前生产的产品在包装机械、印刷机械、纺织机械、造纸机械、冶金机械、化工机械、重型机械、矿山机械、烟草机械、数控机床等行业了广泛的应用。

胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

优点

1使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2使用寿命长,。依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。

3在超载时,将失去联结作用,可以保护设备不受损害。联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。

4拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

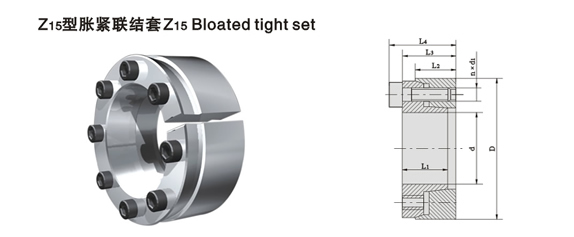

Z15型胀套的基本尺寸和参数:

A基本尺寸(mm)Dimensions额定负荷内六角螺钉胀套与轴结合面上的压力pt
N/mm2
胀套与轮载结合面上的压力pt
N/mm2
重量

kg
dDL1L2L3L4转矩Mt
kN
轴向力Ft
kN.m
d1nMA
N.m
20
22
24
25
28
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
500
520
540
560
580
600

47
47
50
50
55
55
60
65
75
80
85
90
95
110
115
120
125
130
135
145
155
165
180
190
200
210
225
235
250
260
285
305
325
355
375
405
425
455
475
495
515
545
565
585
605
630
650
670
690
710

20
20
20
20
20
20
20
20
24
24
24
24
24
29
29
29
29
29
29
33
33
33
38
38
38
38
43
43
51
51
55
55
55
65
65
77
77
89
89
89
89
101
101
101
101
101
101
101
101
101

17
17
17
17
17
17
17
17
20
20
20
20
20
24
24
24
24
24
24
28
28
28
33
33
33
33
38
38
46
46
50
50
50
60
60
72
72
84
84
84
84
96
96
96
96
96
96
96
96
96

23
23
23
23
23
23
23
23
28
28
28
28
28
34
34
34
34
34
34
38
38
38
43
43
43
43
49
49
57
57
61
61
61
73
73
85
85
99
99
99
99
113
113
113
113
113
113
113
113
113

29
29
29
29
29
29
29
29
36
36
36
36
36
44
44
44
44
44
44
50
50
50
55
55
55
55
63
63
71
71
77
77
77
91
91
105
105
121
121
121
121
137
137
137
137
137
137
137
137
137

0.34
0.38
0.41
0.43
0.60
0.64
0.90
1.03
1.80
2.3
2.9
3.2
3.8
6.0
6.4
6.8
8.1
9.6
10.1
11
14
17
23
24
30
35
41
51
61
72
99
108
130
170
200
275
290
385
430
450
545
660
690
720
880
915
950
1060
1100
1130
34
34
34
34
42
42
51
51
80
80
107
107
120
170
170
170
190
210
210
220
250
280
350
345
400
440
480
560
640
700
900
900
1000
1200
1350
1700
1700
2000
2200
2200
2500
3000
3000
3000
3400
3400
3400
3700
3700
3700

M6
M6
M6
M6
M6
M6
M6
M6
M8
M8
M8
M8
M8
M10
M10
M10
M10
M10
M10
M12
M12
M12
M12
M12
M12
M12
M14
M14
M14
M14
M16
M16
M16
M18
M18
M20
M20
M22
M22
M22
M22
M24
M24
M24
M24
M24
M24
M24
M24
M24

5
5
5
5
6
6
7
8
6
7
8
8
9
8
8
8
9
10
10
8
9
10
12
12
14
15
12
14
16
18
16
16
18
18
20
20
20
20
21
21
24
24
24
24
28
28
28
30
30
30

17
17
17
17
17
17
17
17
41
41
41
41
41
83
83
83
83
83
83
145
145
145
145
145
145
145
230
230
230
230
355
355
355
485
485
690
690
930
930
930
930
1200
1200
1200
1200
1200
1200
1200
1200
1200

242
220
202
194
207
194
194
194
200
210
218
200
208
225
210
197
209
219
207
190
194
198
190
177
192
193
176
194
177
190
198
181
188
178
184
189
178
181
180
171
186
181
173
166
186
179
172
178
172
166

121
121
114
114
124
124
133
140
144
156
169
160
171
173
166
159
171
183
176
154
162
170
158
150
166
170
151
168
150
162
168
157
165
152
160
160
152
152
153
147
161
154
148
143
162
155
150
156
152
148

0.25
0.24
0.27
0.29
0.31
0.30
0.33
0.37
0.62
0.67
0.72
0.77
0.82
1.50
1.59
1.67
1.76
1.84
1.90
2.58
2.79
3.00
4.10
4.37
4.63
4.90
6.56
6.90
9.27
9.7
12.3
13.3
14.3
21.4
22.7
32.2
34
47.2
49.5
51.8
54.2
72.0
74.9
77.0
80.8
88.1
91.1
94.2
97.3
100.3

注:Z15型锁紧联结盘螺钉的机械性能等级为12.9级。
