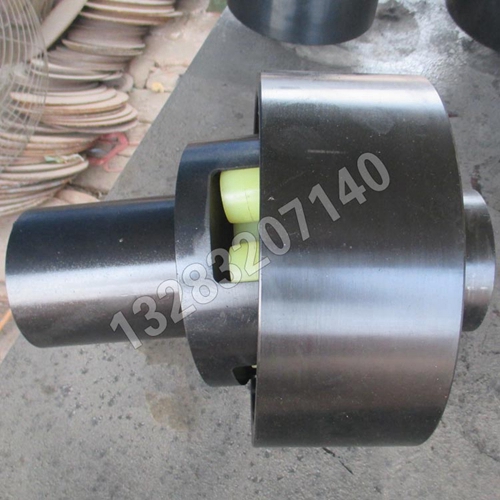

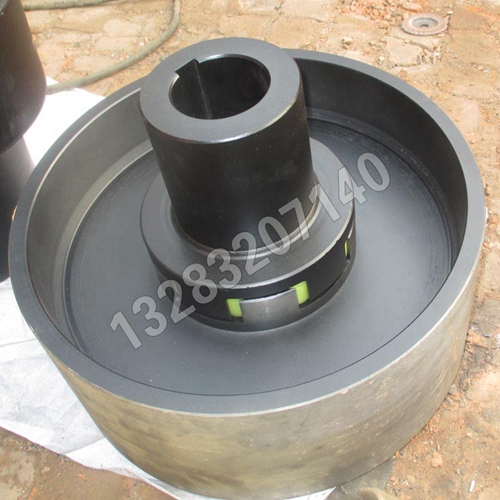

MLL-Ⅱ型整体式带制动轮梅花联轴器

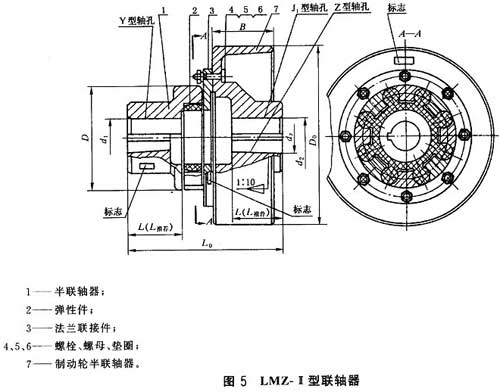

MLL-Ⅱ型整体式带制动轮型梅花联轴器是由一个带凸爪的半联轴器和一个带凸爪的制动轮半联轴器、法兰联接件及弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半联轴器的连接。鑫程联轴器厂经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理以足够强度，具有很好的平衡性能和适用于高转速应用该联轴器具有补偿两轴相对偏移、减振、缓冲性能，径尺寸小、结构简单不用润滑、承载能力高维护方便、换弹性元件需轴向移动，适用于联接同轴线、起动频繁，正反转变化，中速，中等转矩等传动轴系和要求工作性高的工作部件。不适用于低速重载及轴向尺寸受限换弹性元件后两轴对中困难的部位。例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度-35℃～+80℃，传递公称转矩为250～12500N.m，许用转速为4750～950r/min。

结构：半联轴器与轴的配合可以做成圆柱形或圆锥形，中间的弹性元件形状似梅花，故得名。选用不同硬度的聚胺酯橡胶，铸形尼龙等材料制造。

梅花联轴器是弹性联轴器的一种，广泛应用在煤粉机传递，用量大，使用简单等广泛受到客户喜爱。材质主要有铸钢及45#钢两种材质；联结形式有键槽联结、紧定螺丝联结、夹紧联结，或其中两种形式的组合联结。轴向插入式安装。如需径向安装，可作成法兰式通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。具有键槽式、夹紧式、加长式、法兰式等诸多类型可供选择。

梅花弹性体一般都是是工程塑料或是橡胶组成。由于弹性体是受压而显而易见受拉。一般弹性体的寿命为10年。由于弹性具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能温度，决定了联轴器的使用温度，一般为-35至+80度。
