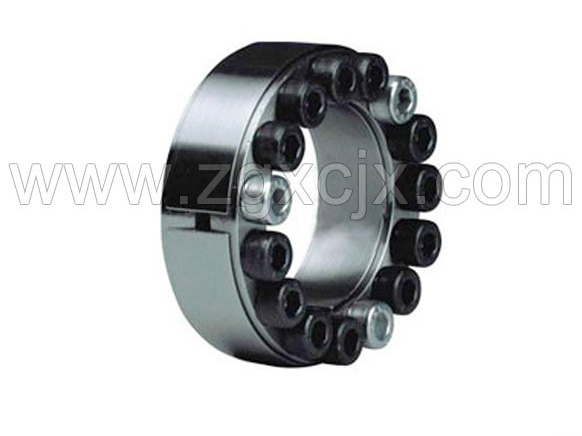

Z12A型胀紧联接套
Z12A型胀紧联接套

Z12A型胀紧联接套

使用胀套使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。...
立即订购


Z12A型胀紧联接套具有许多   的优点:

1使用胀套使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2使用寿命长,。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。

3在超载时,将失去联结作用,可以保护设备不受损害。

4联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。

5拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开

胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

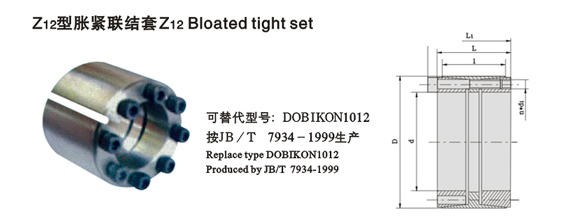

Z12A型胀套的基本尺寸和参数:

A 基本尺寸(mm )Dimensions内六角螺钉额定负荷胀套与轴结合面上的压力 pt N/mm2胀套与轮载结合面上的压力 pt N/mm2螺钉的拧紧力矩MA
N . m
重量
kg
dDlLL1d1n轴向力t
kN
转矩Mt
kN. m
2555324046M66670.84297101170.47
280.942651010.44
301.02481010.42
35604454607741.3165871.0
4075445462M81452.9282116411.1
40754454621453.262511161.2
508056647281654.15200981.4
558591865.152051041.6
6090102076.22021061.7
6595102076.751871001.9
70110707888M101032911.5223114833.1
801201136214.52151153.5
901301239017.82081153.8
10014590100112M121452726.32001071456.1
1101551757531.81981106.6
1201651867040.42121207.2
130180104116130M14167594918011223011.1
14019018842.85918612411.8
15020019896.66718512712.6
160210209507618312813.4
170225134146162M16191223.510417211335519.6
180235201288.811617211520.6
190250211363129.517211623.8
200260221437.5143.717211224.9
220285241581.817417211529.6
24030526172520717211931.9
26032528184624017011734.3
280355165177197M20242428.534016811769052
30037525254038116112355.3
32040528288146117511967.3
34042529299450917111971
360455190202224M22283588.864616911593096.5
380475303821726170115101.2
400495313960792168120106
420515324100861165116110.7
440535244260937165112110
460555244260980158107113
4805752850001200176121118
5005952850001240169117122
5206153053301390174121126
5406353053301440168117131
5606553256801590172121135
5806753358601705172121140
6006953358601760166118144
注:Z12A型胀套螺钉的机械性能等级为12.9

Z12型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载。
