Z12B型胀紧联接套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易...
立即订购


Z12B型胀紧联接套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆。胀紧时,接触面紧密贴合不易锈蚀,也便于拆开。为满足客户需要,我们也承接其它联轴器的测绘、制造,在这方面我们积累了丰富的经验。公司宗旨是"以科技求发展,以质量求生存,以客户求效益,力求以的生产管理和严格的质量要求向用户提供的产品和满意的服务。

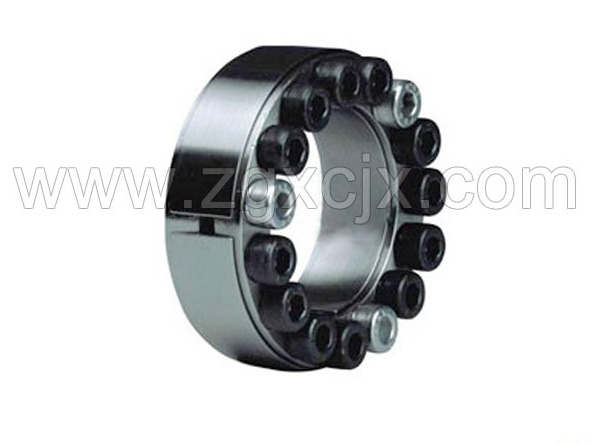

胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

优点

1使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2使用寿命长,。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。

3在超载时,将失去联结作用,可以保护设备不受损害。联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。

4拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。





Z12B型胀套的基本尺寸和参数:

A 基本尺寸( mm )Dimensions内六角螺钉额定负荷胀套与轴结合面上的压力pt N/mm2胀套与轮载结合面上的压力pt N/mm2螺钉的拧紧力矩MA
N . m
重量
kg
dDlLL1d1n轴向力Ft
kN
转矩Mt
kN . m
70110506070M1082047.15194107832.3
801201025010.252121232.5
901301128012.62071252.7
100145607082M121037218.62051261454.1
1101551037220.51871184.4
1201651140824.51881224.8
1301806579911452033.81971286.3
1401901555739.01961306.6
1502001555741.81831237.8
1602101659347.51831259.4
1702257892106M141576465.019313323010.7
1802351576569.018212711.3
190250881021161681577.516310314.6
20026020102010219412415.3
22028596108124M1615106011717411335520.2
24030520141017021214021.8
26032521148019320513823.4
280355110130M2015165023221314169030.0
30037515165024919813431.2
32040512413615620221035419112548.0
34042520221037618011951.0
360455140155177M2220275049618511893069.0
38047520275052417511373.0
40049522301060218312276.0
42051524330069419012780.0
44053524330072816612381
46055524330076015911885
48057525344083015911988
50059525344086115311591
520615283850100316412495
540635283850104215812098
5606553041301157163125101
5806753041301190158121104
6006953041301240153118108

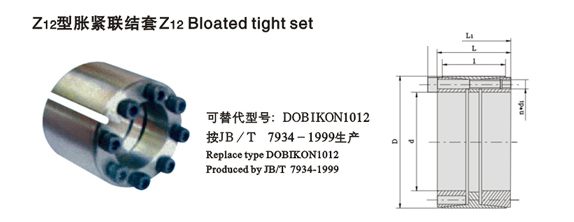

Z12型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载。
