LXJ型接中间轴星形联轴器

泊头市鑫程联轴器公司生产各种型号星形联轴器，严格按国标加工，批量生产，45#原钢材料加...

立即订购

TAG推荐

星形联轴器

泊头市鑫程联轴器公司生产各种型号星形联轴器，严格按国标加工，批量生产，45#原钢材料加工，数控车加工，数控铣按垫加工，标准键拉床制键，星形垫部分现货，批发零售均可，长短和外径都是按国标备件，部分尺寸可按客户要求改长短，部分现货，交货期短，是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用星形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。LXJ接中间轴型星形弹性联轴器（JB/T 10466-2004)适用范围和性能特点:

本联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

我公司也承接非标准联轴器的制造，欢迎您的咨询、选购。

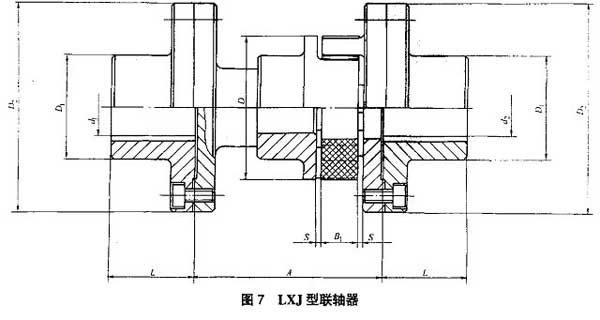

LXJ型接中间轴星形弹性联轴器基本参数和主要尺寸（JB/T 10466-2004）（单位：mm）

型号	公称转矩/N.m	轴孔直径d1、d2	轴孔长度L		D	D1	D2	Amin	B1	S	质量m/kg
			Y型	J1型							Amin时	每增加1m
LXJ3	200	10、11	25	22	65	48	100	145	15	2.5	4.27	0.48
		12、14	32	27
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
LXJ4	400	12、14	32	27	80	66	115	170	18	3	7.03	0.85
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
LXJ5	560	14	32	27	95	75	140	190	20	3	13.1	1
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42	112	84
LXJ6	630	16、18、19	42	30	105	85	150	205	21	3.5	18.2	1.2
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXJ7	800	20、22、24	52	38	120	98	175	235	22	4	27.9	1.8
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXJ8	900	22、24	52	38	135	115	190	270	26	4.5	41.1	2.2
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXJ9	2000	30、32、35、38	82	60	160	135	215	300	30	5	67.5	3.2
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXJ10	5000	40、42、45、48、50、55、56	112	84	200	160	260	350	34	5.5	94.5	4.8
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXJ11	7100	50、55、56	112	84	225	180	285	390	38	6	119	6.1
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXJ12	8000	60、63、65、70、71、75	142	107	255	200	330	425	42	6.5	155	7.4
		80、85、90、95	172	132
		100、110	212	167
LXJ13	10000	60、63、65、70、71、75	142	107	290	230	370	480	46	7	211	8.5
		80、85、90、95	172	132
		100、110、120、125	212	167
LXJ14	14000	60、63、65、70、71、75	142	107	320	255	410	530	50	7.5	302	10.2
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXJ15	20000	80、85、90、95	172	132	370	290	460	600	57	9	453	13.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXJ16	25000	85、90、95	172	132	420	325	520	670	64	10.5	605	17.5
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
