星形联轴器

泊头市鑫程联轴器公司生产各种型号星形联轴器，严格按国标加工，批量生产，45#原钢材料加工，数控车加工，数控铣按垫加工，标准键拉床制键，星形垫部分现货，批发零售均可，长短和外径都是按国标备件，部分尺寸可按客户要求改长短，部分现货，交货期短，是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用星形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。LXD（原XLD）型单法兰星形弹性联轴器是由一个带凸爪形状的半联轴器和一个带凸爪形状的法兰半联轴器、法兰联接件，利用星形弹性元件置于两半联轴器凸爪之间组成，以实现两半联轴器的联接。

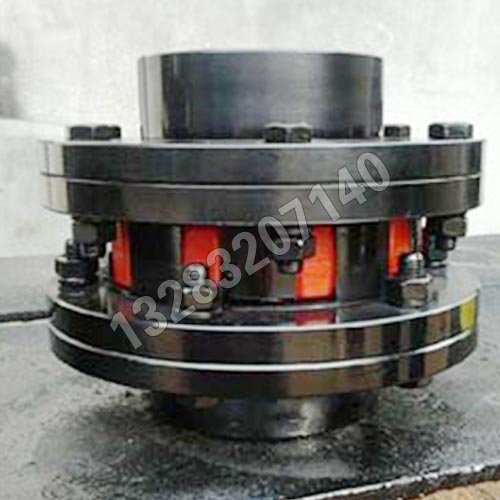

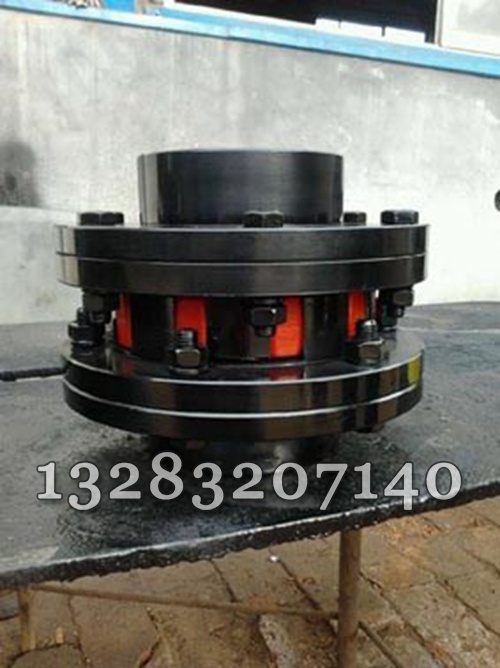

LXS型星形弹性双法兰联轴器的适用范围和性能特点

本联轴器是我公司主打产品型号之一，星形联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。星形联轴器的弹性元件是呈星形的弹性体，弹性体的外径和联轴器的大外径相同，分为6瓣、8瓣和10瓣。一般只用于圆柱孔，如要用圆锥孔则需要计算是否允许。

我公司也承接非标准联轴器的制造，欢迎您的咨询、选购。

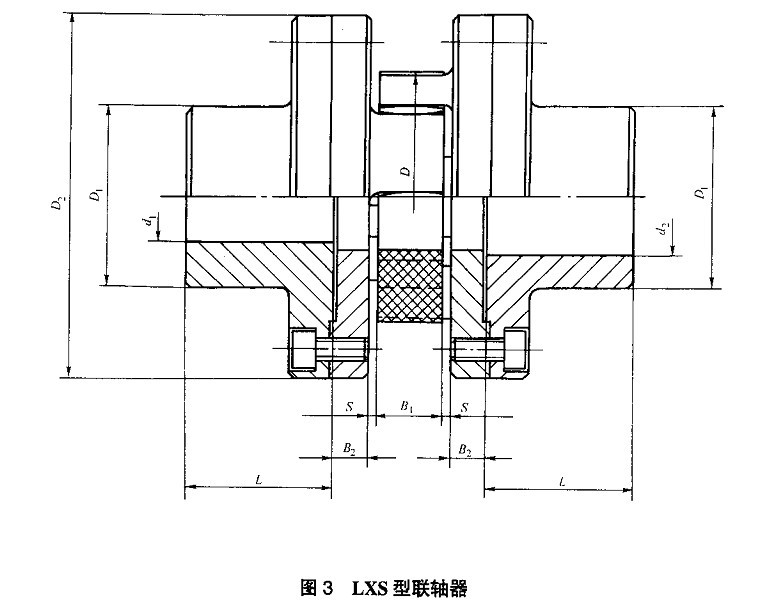

LXS（原XLS）型双法兰型星形联轴器基本参数和主要尺寸（JB/T 10466-2004）（单位：mm）

型号	公称转矩/N.m	许用转速/r/min	轴孔直径d1、d2	轴孔长度L		D	D1	D2	B1	B2	S	质量m/kg
				Y型	J1、Z1型
LXS1	20	10000	6、7	18	-	40	32	65	12	7.5	2	1.1
			8、9	22	-
			10、11	25	22
			12、14	32	27
			16、18、19	42	30
LXS2	71	9500	8、9	22	-	55	40	80	14	7.5	2	1.8
			10、11	25	22
			12、14	32	27
			16、18、19	42	30
			20、22、24	52	38
LXS3	200	7600	10、11	25	22	65	48	100	15	9.5	2.5	3.53
			12、14	32	27
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
LXS4	400	6600	12、14	32	27	80	66	115	18	9.5	3	5.6
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
LXS5	560	5500	14	32	27	95	75	140	20	11	3	10
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40、42	112	84*
LXS6	630	5000	16、18、19	42	30	105	85	150	21	11	3.5	12.2
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48	112	84
LXS7	800	4350	20、22、24	52	38	120	98	175	22	15	4	18.1
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48、50、55	112	84
LXS8	900	4000	22、24	52	38	135	115	190	26	15	4.5	24.8
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48、50、55、56	112	84
			60、63、65	142	107
LXS9	2000	3550	30、32、35、38	82	60	160	135	215	30	17.5	5	36.7
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
LXS10	5000	2900	40、42、45、48、50、55、56	112	84	200	160	260	34	18.5	5.5	60.8
			60、63、65、70、71、75	142	107
			80、85、90	172	132
LXS11	7100	2680	50、55、56	112	84	225	180	285	38	23.5	6	90.5
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100	212	167
LXS12	8000	2300	60、63、65、70、71、75	142	107	255	200	330	42	24	6.5	122
			80、85、90、95	172	132
			100、110	212	167
LXS13	10000	2000	60、63、65、70、71、75	142	107	290	230	370	46	28	7	160
			80、85、90、95	172	132
			100、110、120、125	212	167
LXS14	14000	1860	60、63、65、70、71、75	142	107	320	255	410	50	31.5	7.5	232
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LXS15	20000	1600	80、85、90、95	172	132	370	290	460	57	35.5	9	341
			100、110、120、125	212	167
			130、140、150	252	202
			160	302	242
LXS16	25000	1450	85、90、95	172	132	420	325	520	64	37	10.5	450
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
