泊头市鑫程机械设备公司生产各种ZL ZLD制动轮弹性柱销齿式联轴器,选用价格高的尼龙棒,数...
立即订购

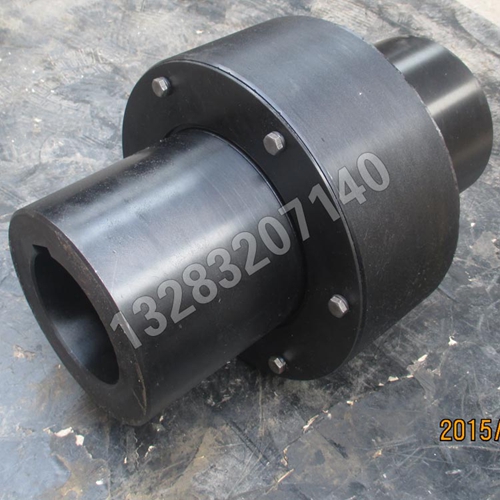

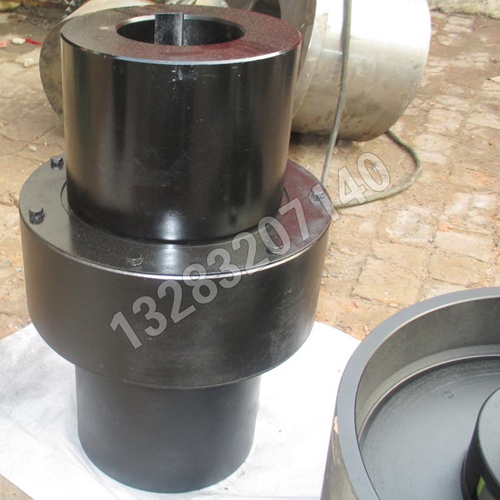

泊头市鑫程机械设备公司生产各种ZL ZLD制动轮弹性柱销齿式联轴器,选用价格高的尼龙棒,数控车粗 精加工,数控铣铣孔,激光切割挡板,圆钢或锻件材制质,按要求可做热处理,批发零售均可,,。ZLZ型接中间轴弹性柱销齿式联轴器的传递扭矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器,结构简单,组成零件较少,制造方便,不用齿轮加工机床;维修方便,寿命较长,拆下档板即可换尼龙柱销。尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。缺点是减振动能差,噪声较大。虽然具有   补偿两轴相对偏移的性能,但是只适用于中等和较大功率传动,不适用于对减振有   要求和噪声需要严加控制的工作部位。

联轴器受剪切元件可以制成圆柱形,矩形块或方块,但不论何种形状,无件与金属粘结面的直径或边长应大于元件的高度,以提高剪切稳定性。许用变形量y一般不大于高度的25%。变形时,在元件体内还产生拉伸应力。为了提高橡胶与金属的粘结强度和便用寿命,可以在高度方向进行预压缩变形,或者把元件制成截面向载荷方向倾斜的菱形,以抵消受载时产生的拉伸应力。采用这两种措施还可增加元件的稳定性,但元件的刚度也随之增大。元件在内、外径处分别与两半联轴器联接。传递扭矩时,内径与外径相对转过某一角度。

弹性柱销橡胶元件中的剪应力,随半径增大而减小,因此,元件外径处的材料没有充分利用。为了充分利用材料,可技等强度条件确定元件的截面尺寸,提高结构的合理性。在传递相同扭矩的条件下,这种元件由于外径处宽度减小,扭转刚度略小,扭转变形较大两端面相对扭转元件,这种元件的两端硫化在金属元件上,传递扭矩时,两端面相对扭转。,元件轴向宽度应随半径增加而增大,即元件通过轴线的轴向截面应为圆锥形。元件在扭转时的变形仍可由单元体的受力平衡条件求得。

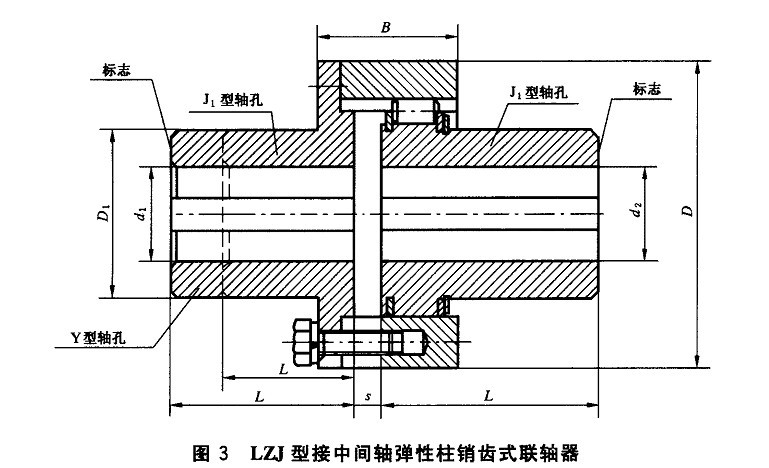

LZJ型接中间轴弹性柱销齿式联轴器基本参数和主要尺寸(GB/T 5015-2003)(单位:mm)

型号公称转矩Tn KN.m许用转速[n] r/min轴孔直径 d1.d2轴孔长度DD1BS转动惯量 kg·m2重量 kg
Y型、J1
L
LZJ10.112450012~2827~628440382.50.0021.90
LZJ20.25450016~3830~829850422.50.0033.18
LZJ30.63400025~4844~11212465543.00.0116.68
LZJ41.8400040~7084~142166907240.04715.98
LZJ54.5360055~9084~1722141207240.13729.50
LZJ68320060~95107~1722401308650.24139.80
LZJ711.2270070~120107~2122801609050.51162.82
LZJ818230080~130132~25233019010061.1101.44
LZJ925200090~150132~25238022011572.253152.5
LZJ1031.51900100~170167~30240024511583.031185.0
LZJ11401750110~180167~30243526013084.499229.3
LZJ12631600130~200202~35248029014587.504313.3
LZJ131001400150~250202~410545345165814.86484.9
LZJ141251270170~260242~352600390170823.98646.9
LZJ151601200190~300282~4706304201901032.92767.5
LZJ162501020220~340282~5507454902051069.471210
LZJ17355920240~380330~55082555022510118.31635
LZJ18450830250~420330~65092060524013196.22168
LZJ19630730280~450380~650104069525514358.13205
LZJ201120610320~600380~800124080028515766.64923
LZJ211800490380~710450~800154010203101821439212
LZJ222240460420~750540~8001640110033019293711191
LZJ232800430450~850540~8801760124036020447714544
注:1:重量、转动惯量是按Y/J1轴孔组合型式和轴孔的计算值。 2:短时过载不得超过公称转矩Tn值的2倍。
