LX型弹性柱销连轴器

泊头市鑫程机械设备有限公司生产各种型号国标及非标弹性柱销联轴器，原材料选45#圆钢或锻件，数控车精加工，公差达到国标要求，光洁度高，，柱销选用尼龙棒，严格控制加工公差，数控铣铣眼，提高使用寿命，拉床制键，零售批发都可，可来图来样加工定制。弹性柱销联轴器（GB5014-85）是利用尼龙棒加工成的柱销置于两半联轴器凸缘孔中,齿圈和两半联轴器半圆孔为数控铣加工可互换，利用尼龙柱销将两半联轴器联接起来。特点是具有结构简单、容易制造，装拆换弹性元件不用移动两半联轴器,维修方便、具有微量补偿两轴线偏移能力,数控车床加工两面和里孔外圆，柱销孔采用数控铣加工对称可互换,弹性元件(柱销)的材料一般选用尼龙材质,按标准数控车加工圆弧,弹性件工作时受剪切,为了防止柱销滑出，在柱销两端配置挡圈。半联轴器的挡板采用激切割，螺丝孔一次成型，寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。一般没有说明采用Y型轴孔，A型平键，轴孔和键槽按标准GB3852-83《联轴器轴径和键槽形式及尺寸》的规定加工。标准键采用拉床制键，弹性件工作时受剪切，工作性，仅适用于要求很低的中速传动轴系，不适用于工作性要求较高的工况，不宜用于低速重载及具有强烈冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况及安装精度较低的传动轴系亦不应选用。这种联轴器适用于各种机械联接两同轴线的传动轴,一般用于启动频繁的高低速转动系统中。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。常用于轴向窜动量较大，经常正反转，起动频繁，转速较高的场合，可代替弹性圈柱销联轴器。

我公司也承接非标准联轴器的制造，欢迎您的咨询、选购。

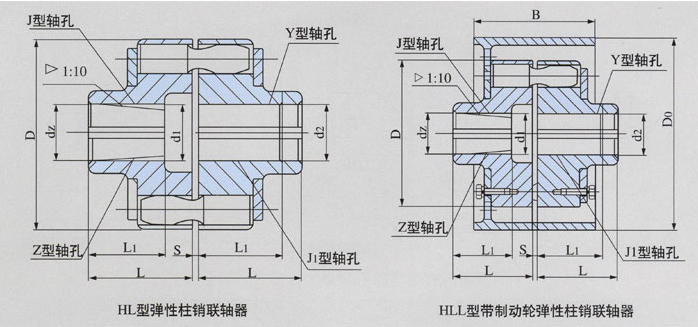

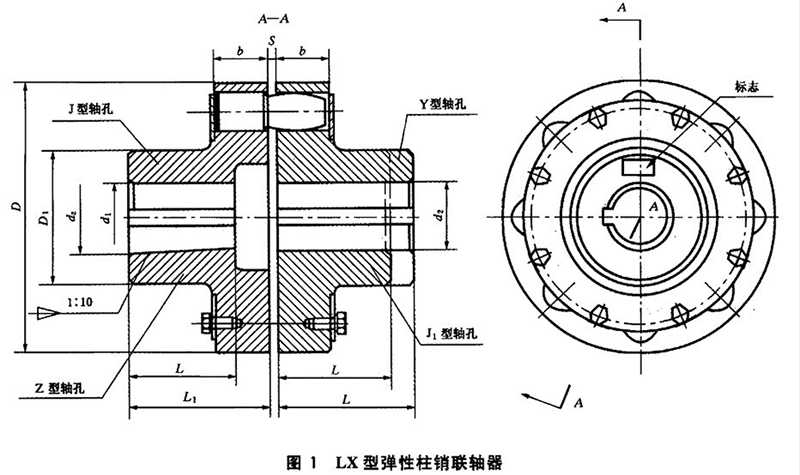

LX(原HL)型弹性柱销联轴器基本参数和主要尺寸：
