HL型弹性柱销联轴器
HL型弹性柱销联轴器

HL型弹性柱销联轴器

弹性柱销半联轴器可以是花键,国内花键一般有参数就可以,德标日标美标一般要求有样品试...
立即订购

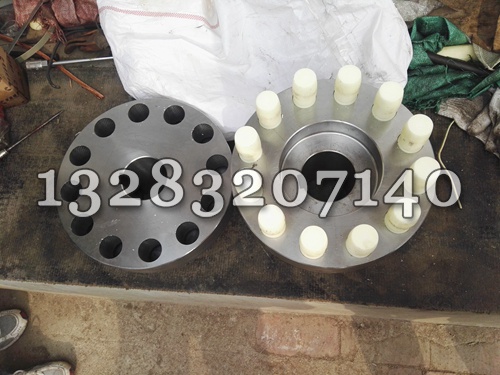

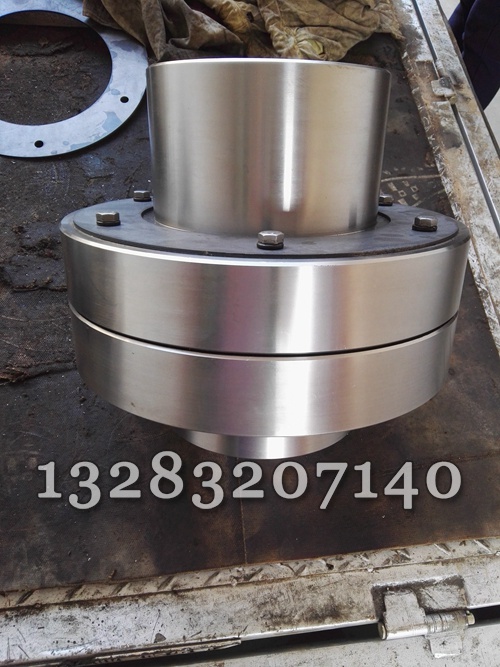

泊头市鑫程机械有限公司生产各种型号国标及非标弹性柱销联轴器,原材料选45#圆钢或锻件,数控车精加工,公差达到国标要求,光洁度高,,柱销选用尼龙棒,严格控制加工公差,数控铣铣眼,提高使用寿命,拉床制键,零售批发都可,可来图来样加工定制。

弹性柱销联轴器的结构简单,装拆换弹性元件比较方便。此外,由于单体浇铸尼龙6的于橡胶,而且还具有较好的,所以虽然弹性不及橡胶,但当两轴相对位移不大时,性能比弹性套柱销联轴器还要好些,尤其是在有角位移的情况下,尼龙柱销的使用寿命超过橡胶弹性套。不过尼龙有吸水性,尺寸稳定性较差,同时导热率低,热膨胀系数大、在设计和使用中应加注意,主要用在冲击载荷不大或仅承受起动和正反转换向时引起冲击的传动轴系。

HL型弹性柱销联轴器补偿两轴相对位移的能力,一部分是依靠尼龙的弹性,同时还由于柱销与柱销孔的配合间隙,由于尼龙弹性差,配合间隙太大又会使接触条件恶化,加速磨损,所以,为了增加补偿量,可将柱销的一端制成鼓形,其鼓度半径为柱销直径的2~4倍。

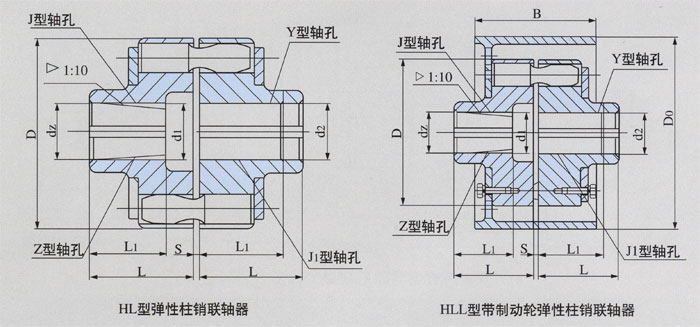

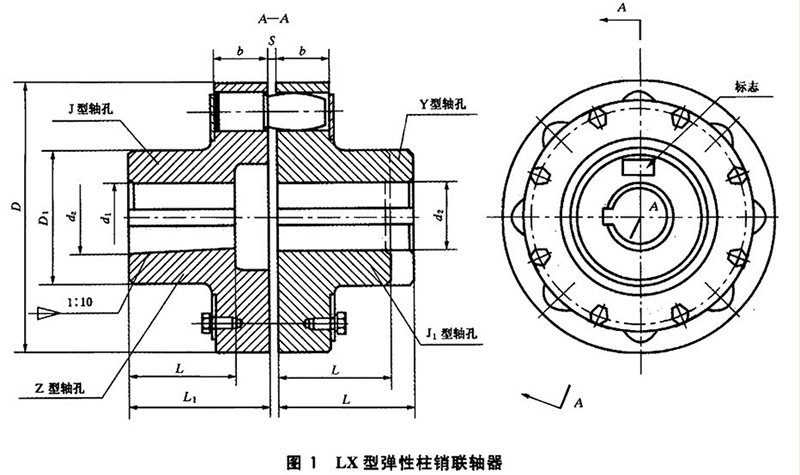

HL型花键弹性柱销联轴器基本参数和主要尺寸:

型号公称扭矩 Tn(N.m)许用转速 [n]r/min轴孔直径 d 1 d 2 d z轴孔配合长度DS转动惯量 Kg.m 2重量 Kg
Y型Z、J 1 、 Z型
LL 1L
HL1160710012 1412 14322732902.50.00642
16 1816 18423042
1919
20 2220 22523852
24
HL2315560020 2220 225238521202.50.2535
2424
25 2825 28624462
30 3230 32826082
35
HL3630500030 3230 328260821602.50.68
35 3835 38
40 4240 4211284112
45 48
HL412504000280040 4240 421128411219533.422
45 4845 48
50 5550 55
5656
60 63
142107142
HL520003550250050 5550 551128411222035.430
5656
60 6360 63142107142
65 6765 67
71 75
HL631502800210060 6360 63142107142280415.653
65 7065 70
71 7571 75
8080
85
172132172
HL763002240170070 7170 71142107142320441.198
7575
80 8580 85172132172
90 9590 95
100 110100212167212
HL8100002120160080 8580 85172132172360556.5119
90 9590 95
100 110100 110212167212
120 125
HL91600018001250100 110100 1102121672124105133.3197
120 125120 125
130 140130252202252
HL102500015601120110 120110 1202121672124806273.2322
125125
130 140130 140252202252
150150
160 170160302242302
180
HL113150013201000130 140130 1402522022525406555.7520
150150
160 170160 170302242302
180180
190 200190352282352
220
HL12630001250950160 170160 1703022423026307902714
180180
190 200190 200352282352
220220
240 250
410330-
260
HL131000001120850190 200190 200352282352710817001057
220220
240 250240 250410330-
260260
280 300
470380-
HL14160000850630240 250240 250410330-800843181956



















弹性柱销联轴器磨损故障

电动机经弹性柱销联轴器传动,机器发生振动偏大、电机轴承声音异常等故障时,应停机检修查看联轴器销子是否有磨损、断裂现象。减速机的轴承发生金属疲劳,产生变形,从而使得弹性柱销联轴器也承受相应的冲击,磨损弹性柱销。当弹性柱销联轴器中有一个销子有磨损或断裂现象时,该销子传递的转矩就会比其他销子小,就会产生一个不平衡力,而这个不平衡力径向施加于电机轴伸,并随着电机的转动产生一个不断改变方向的振动,造成电机振动、电机轴承磨损、损坏。弹性柱销材料一般选用尼龙棒材料,有微量补偿两轴线偏移能力,弹性件工作时受剪切,仅适用于要求很低的中速传动轴系,不适用于要求较高的工况。当发现机器有异常声音、振动、漏油及其它异常现象时,应尽快停机进行分析检查弹性柱销是否严重磨损;即使没有发现异常现象,也应进行定期检查,尤其是用在重要部位和长期连续工作而中途不能停机的联轴器,要定期保养。
