TLL型带制动轮弹性套柱销联轴器

泊头市鑫程机械设备有限公司生产各种弹性套柱销联轴器,结构简单,制造容易,不需润滑,...
立即订购

泊头市鑫程机械设备有限公司生产各种弹性套柱销联轴器,利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接,换弹性套方便,不用移动半联轴器,具有   补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。结构简单,制造容易,不需润滑,维修方便,径向尺寸较大,冲击载荷不大,对减振要求不高的轴系传动,适用范围广泛,部分现货,原料采用45#圆钢或锻件,数控车精加工,数控铣铣眼,铰刀制锥孔,选用弹性套,,标准键拉床制键,可来图加工订制各种非标尺寸。依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。

泊头市鑫程联轴器公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

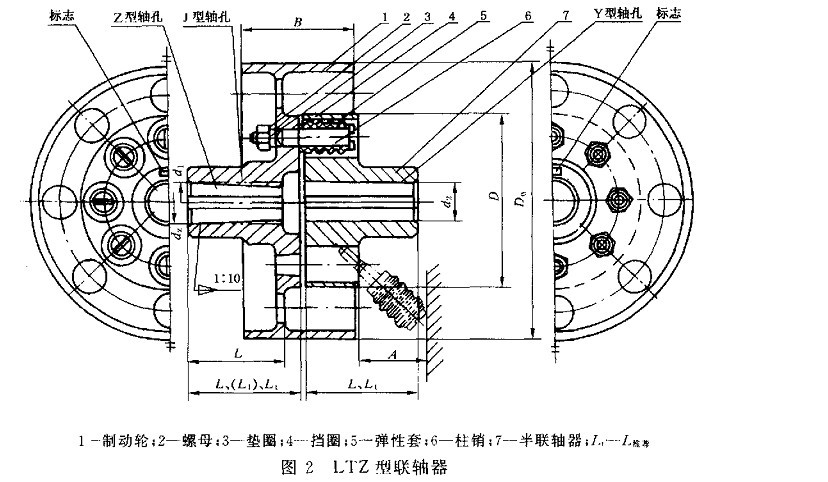

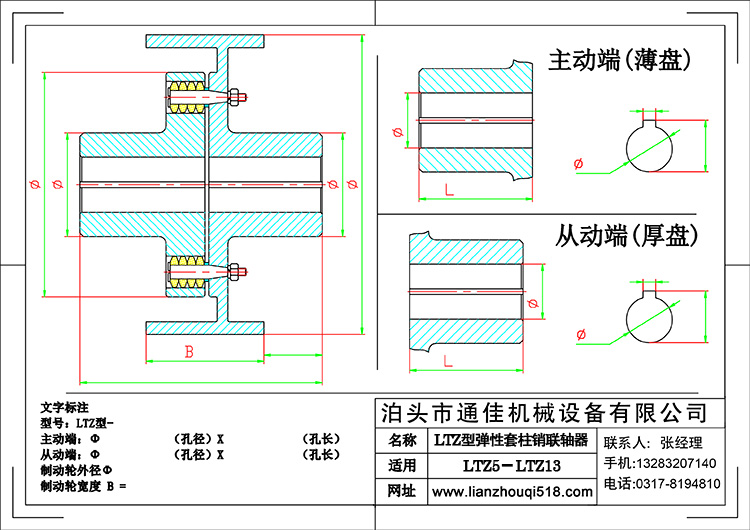

LTZ(原TLL)型带制动轮弹性套柱销联轴器基本参数和主要尺寸(GB/T 4323-2002) (单位:mm)

型号公称扭矩
Tn(N.m)
许用转速
[n](r/min)
轴孔直径
d1 d2 dz
轴孔长度D0DBSA转动惯量Kg.m2重量
Kg
Y型J、J1、Z型
LL1L
LTZ5125380025 28624462200130855450.04213.38
30 32826082
35
LTZ6250300032 3525016010550.10521.25
38
40 4211284112
LTZ7500240040 4231519013260.25235
45 48
LTZ8710240045 482246650.34745.14
50 55
56
60 63142107142
LTZ91000240050 5511284
3152501686650.40758.67
56
60 63142107142
65 70
LTZ102000190063 654003158801.305100.3
70 71
75
80 85172132172
90 95
LTZ114000150080 85500400210101004.33198.73
90 95
100 110212167212
LTZ1280001200100 110
120 1256304752651213012.49370.6
130252202252
LTZ13160001000120 1252121672127106002981418030.48641.13
130 140252202252
150
160 170302242302
