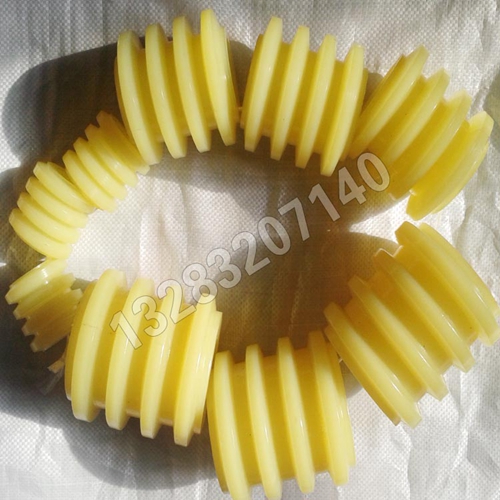

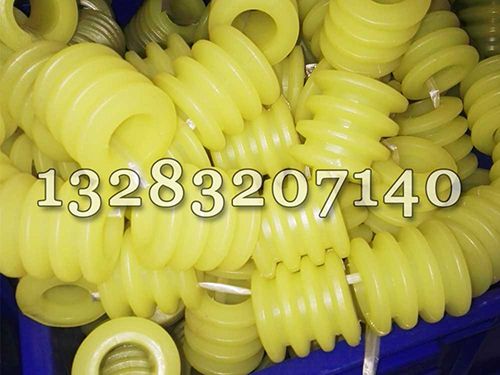

聚氨酯TL型整体弹性套

聚氨酯TL型整体弹性套

​以柱销与两半联轴器凸缘相联,柱销的一端以圆锥面和螺母与半联轴器凸缘上的锥形销孔形...
立即订购

聚氨酯TL型整体弹性套以柱销与两半联轴器凸缘相联,柱销的一端以圆锥面和螺母与半联轴器凸缘上的锥形销孔形成固定配合,另一端带有弹性套装在另一半联轴器凸缘上的柱销孔中。由于弹性套工作时受挤压发生的变形量不大,且因弹性套与销孔的配合间隙不宜过大,因此这种联轴器的缓冲和减振性能不高,补偿两轴的相对位移量较小,如工作时两轴相对位移过大,则联轴器的运转性能将趋恶货。弹性套的磨损加剧,很易损环。为了适应位移较大传动需要,可改用鼓形弹性套。弹性套柱销联轴器结构简单,安装方便,换容易,尺寸小,重量轻。如安装调整后能保持两轴相对位移量在规定的范围内,则联轴器会有满意的使性能和较长的工作寿命。广泛应用于冲击载荷不大,由电动机驱动底座刚性较好,对中的各种不功率传动轴系。

弹性套柱销常用的场合是电机与减速机,电机与水泵的连接,属于非金属弹性元件挠性连轴器,其结构上与凸缘联轴器很相似,但是两个半连轴器的联接不用螺栓而用带橡胶或皮革套的柱销,以实现两半联轴节的联接。弹性套柱销联轴器曾经是我国应用广泛的水泵联轴器,早在 20 世纪50 年代末期即已制订为机械部标准, JB08 — 60 弹性套柱销联轴器。为了换柱销套时简便而不拆移机器,设计中应注意留出距离A;为了补偿轴向位移,安装时应注意留出响应大小的间隙c 。

弹性套柱销联结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,换弹性套方便,不用移动半联轴器,具有   补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性柱销套联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于高速,安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率水泵等传动。

弹性套柱销联轴器具有结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。

轴眼型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴眼和键槽按国标GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴眼和键槽采用拉制成型,柱销采用MC尼龙b制成。

弹性套柱销联轴器是利用若干聚氨酯等材质弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器传动链接,该联轴器结构简单,容易制造,维修换弹性元件比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,但是弹性件工作时受剪切,工作性,仅适用于要求很低的中速传动轴系,不适用于工作性要求较高的工况。
