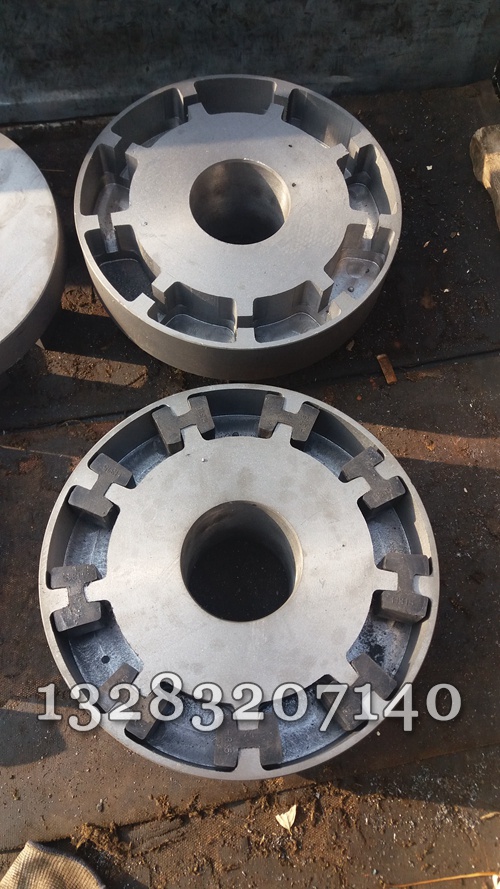

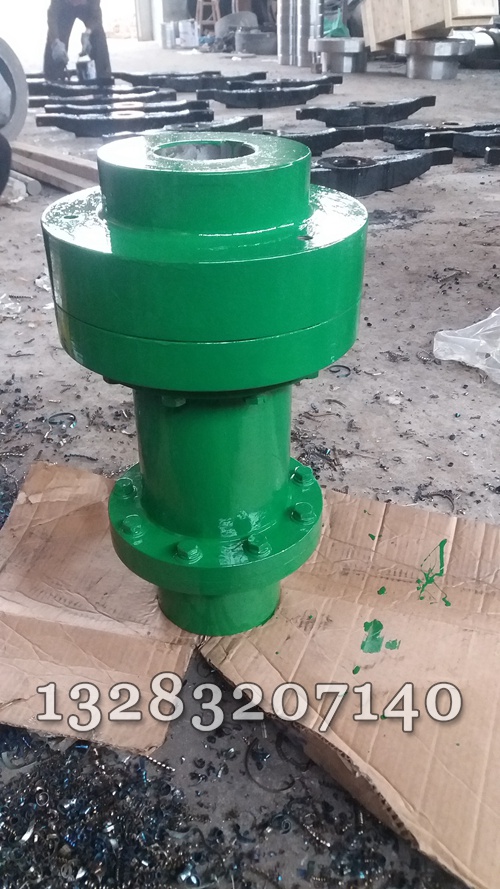

H形弹性块联轴器，是利用若干个H表状的弹性件，并将主、从动端半联轴器的凸块对应插入H形弹性件之间，以实现两半联轴器联接的一种轴器系统。广泛适用于联接两同轴线的传动轴系。结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有 补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴系。
具体型号：HTLA型、HTLB型、HTLC型、HTLD型、HTLE型

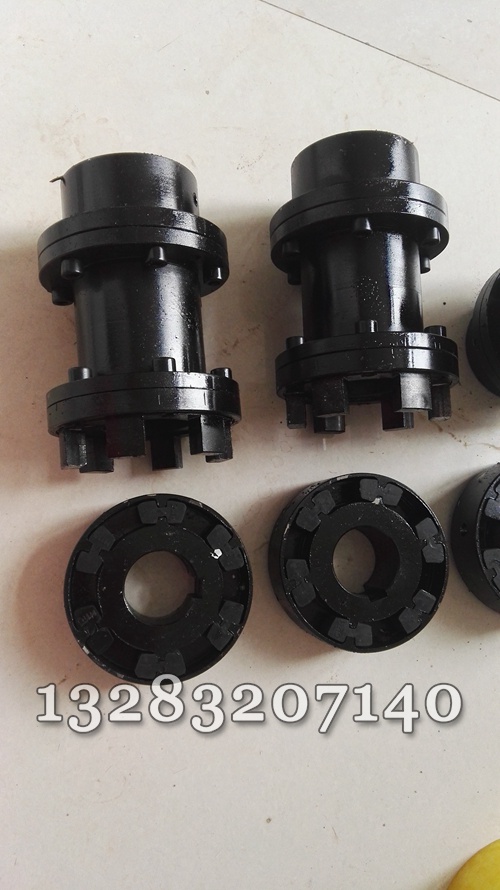

H型联轴器的金属部件由灰口铸铁GG-25制成.其弹性元件由合成橡胶制成,具有稳定的转距传递性,脆化效应小.由于柱销和弹性元件的优化设计,即使出现轴对中偏差也无磨损。作为高速联轴器广泛应用在机械设备,例如泵驱动系统或发动机驱动系统,或者作为低速大转距联轴器用于联接齿轮箱和驱动设备。

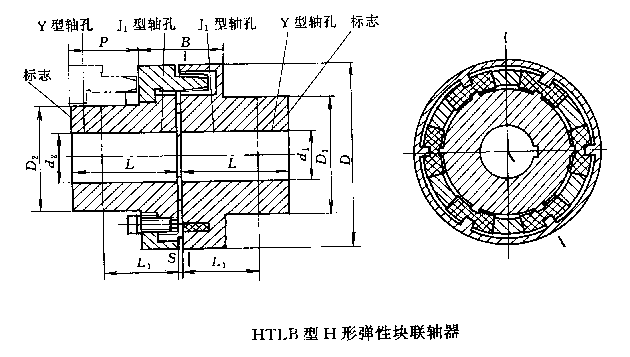

HTLB型H形弹性块联轴器基本参数和主要尺寸（JB/T5511-91）/mm
型号 | 公称转 矩Tn/ N·m | 许用转速 r·min | 轴孔直径 d1、d2 | 轴孔长度 | B | D | D1 | D2 | S | P | 转动惯 量I/ kg·m2 | 质量 m/kg | Y型 | J1型 | 铁 | 钢 | L | L1 | HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0.007 | 6 | 30、32、35、38 | 82 | 60 | 40*、42*、45* | 112 | 84 | HTLB2 | 250 | 4500 | 32、35、38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0.012 | 9.2 | 40、42、45、48*、50* | 112 | 84 | HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0.02 | 11.2 | 40、42、45、48、50、55*、56* | 112 | 84 | HTLB4 | 560 | 3500 | 4700 | 42、45、48、50、55、56 | 69 | 160 | 110 | 95 | 47 | 0.039 | 17.8 | 60*、63*、65* | 142 | 107 | HTLB5 | 900 | 3100 | 4200 | 50、55、56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0.072 | 25.4 | 60、63、65、70*、71*、75* | 142 | 107 | HTLB6 | 1400 | 2800 | 3800 | 60、63、65、70、71、75 | 81 | 200 | 140 | 122 | 53 | 0.117 | 31.3 | 80*、85* | 172 | 132 | HTLB7 | 2000 | 2500 | 3300 | 65、70、71、75 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0.183 | 43.4 | 80、85、90* | 172 | 132 | HTLB8 | 2800 | 2200 | 3000 | 71、75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0.35 | 58.5 | 80、85、90、95 | 172 | 132 | 100* | 212 | 167 | HTLB9 | 4000 | 2000 | 2700 | 80、85、90、95 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0.55 | 81 | 100、110* | 212 | 167 | HTLB10 | 5600 | 1800 | 2400 | 90、95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0.9 | 98.9 | 100、110、120、125 | 212 | 167 | HTLB11 | 7100 | 1600 | 2100 | 100、110、120、125 | 128 | 350 | 230 | 230 | 83 | 1.6 | 152 | 130、140 | 252 | 202 | HTLB12 | 10000 | 1400 | 1900 | 110、120、125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2.7 | 182.8 | 130、140、150 | 252 | 202 | HTLB13 | 12500 | 1300 | 1700 | 120、125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3.9 | 204 | 130、140、150 | 252 | 202 | 160 | 302 | 242 | HTLB14 | 16000 | 1200 | 1500 | 130、140、150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5.9 | 277.6 | 160、170 | 302 | 242 | HTLB15 | 20000 | 1100 | 1400 | 140、150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348.3 | 160、170、180 | 302 | 242 | HTLB16 | 28000 | 1000 | 1300 | 160、170、180 | 201 | 560 | 320 | 320 | 6 | 125 | 13.9 | 496.9 | 190、200 | 352 | 282 | HTLB17 | 35500 | 900 | 1200 | 170、180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20.2 | 582 | 190、200、220 | 352 | 282 | HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29.7 | 706.2 | 190、200、220 | 352 | 280 | 240 | 410 | 330 | HTLB19 | 63000 | 800 | 1000 | 200、220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43.2 | 917.2 | 240、250 | 410 | 330 |
注：1.联轴器的转动惯量和质量是按铸铁件小轴孔尺寸计算的近似值。 2.标有“*”号的轴孔直径不适用于d2。 3.瞬时过载转矩不得大于公称转矩值的2倍。 4.表中尺寸P为拆卸拨爪的尺寸。 |
