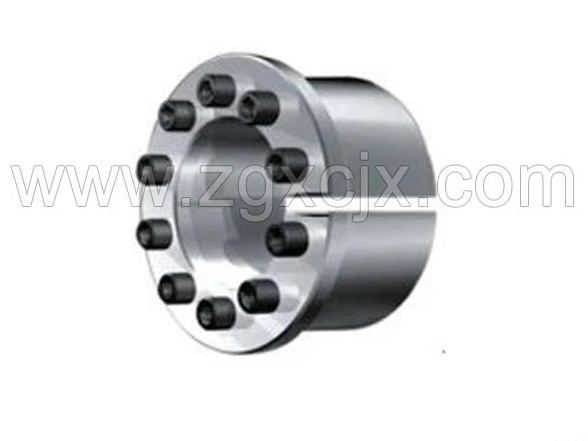

Z13型胀紧联接套
一个联结采用数个胀套时的额定负荷
一个Z13型胀紧联接套的额定负荷小于需传递的负荷时,可用两个以上的胀套串联使用,其总额定负荷为:Mtn=m.Mt式中:Mtn---n个胀套总额定负荷;m---负荷系数
二、结合面的公差及表面粗糙度
1.轴和孔,其公差带按GB1800-79《公差与配合总论标准公差与基本偏差》和GB1801《公差与配合尺寸至500mm孔、轴公差带与配合》的规定。
2.轴和孔,其公差带按GB1031-83《表面粗糙度参数及其数值》的规定。推荐的微观不平度十点高度Rz列于表B.
胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。
优点
1使主机零件制造和安装简单。安装轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。也可以用来联结焊接性差的零件。
2使用寿命长,。依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。
3在超载时,将失去联结作用,可以保护设备不受损害。联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。
4拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

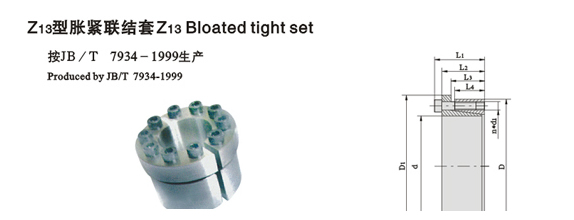

Z13型胀套的基本尺寸和参数:
A 基本尺寸( mm ) Dimensions | 额定负荷 | 内六角螺钉 | 胀套与轴结合面上的压力 pt N/mm2 | 胀套与轮载结合面上的压力 pt N/mm2 | 重量 kg | |||||||||
d | D | L1 | L2 | L3 | L4 | D1 | 转矩Mt kN | 轴向力Ft kN .m | d1 | n | MA N. m | |||
20 22 24 25 28 30 32 35 | 47 47 50 50 55 55 60 60 | 48 48 48 48 48 48 48 48 | 42 42 42 42 42 42 42 42 | 29 29 29 29 29 29 29 29 | 26 26 26 26 26 26 26 26 | 53 53 56 56 61 61 66 66 | 0.54 0.6 0.65 0.68 0.76 0.82 1.31 1.44 | 54 54 54 54 54 54 82 82 | M6 M6 M6 M6 M6 M6 M6 M6 | 7 7 7 7 7 7 11 11 | 14 14 14 14 14 14 14 14 | 276 253 230 222 198 186 261 240 | 117 118 110 111 100 101 139 140 | 0.51 0.53 0.55 0.65 0.62 0.80 0.70 0.81 |
38 40 | 65 65 | 48 48 | 42 42 | 29 29 | 26 26 | 71 71 | 1.56 1.64 | 82 82 | M6 M6 | 11 11 | 14 14 | 220 209 | 129 129 | 0.77 1.33 |
42 45 | 75 75 | 59 59 | 51 51 | 34.4 34.4 | 30 30 | 81 81 | 2.13 2.28 | 101 101 | M8 M8 | 6 6 | 41 41 | 213 199 | 119 119 | 1.24 1.44 |
48 50 55 60 | 80 80 85 90 | 59 59 59 59 | 51 51 51 51 | 34.4 34.4 34.4 34.4 | 30 30 30 30 | 86 86 91 96 | 2.43 2.53 4.18 4.56 | 101 101 152 152 | M8 M8 M8 M8 | 6 6 9 9 | 41 41 41 41 | 186 179 244 224 | 112 112 158 149 | 1.41 1.35 1.45 1.55 |
65 70 | 95 110 | 59 66 | 51 56 | 34.4 45 | 30 40 | 102 117 | 4.94 6.5 | 152 186 | M8 M10 | 9 7 | 41 83 | 206 176 | 141 112 | 1.67 2.61 |
75 80 | 115 120 | 66 66 | 56 56 | 45 45 | 40 40 | 122 127 | 7 7.4 | 186 186 | M10 M10 | 7 7 | 83 83 | 165 153 | 107 102 | 2.75 2.89 |
85 90 | 125 130 | 66 66 | 56 56 | 45 45 | 40 40 | 132 137 | 9 9.6 | 213 213 | M10 M10 | 8 8 | 83 83 | 165 157 | 112 109 | 3.04 3.18 |
95 100 | 135 145 | 66 77 | 56 65 | 45 52 | 40 46 | 142 153 | 12.6 13.3 | 267 270 | M10 M12 | 10 7 | 83 145 | 185 153 | 130 105 | 3.33 4.62 |
110 120 | 155 165 | 77 77 | 65 65 | 52 52 | 46 46 | 163 173 | 14.7 18.4 | 270 309 | M12 M12 | 7 8 | 145 145 | 140 147 | 90 107 | 5.00 5.37 |
130 140 150 | 180 190 200 | 77 87.5 87.5 | 66 73.5 73.5 | 52 58.5 58.5 | 46 51 51 | 188 199 209 | 25.1 40.15 47 | 388 586 639 | M12 M14 M14 | 10 11 12 | 145 230 230 | 171 213 217 | 124 157 163 | 6.46 7.73 8.21 |
160 170 180 | 210 225 235 | 87.5 87.5 87.5 | 73.5 73.5 73.5 | 58.5 58.5 58.5 | 51 51 51 | 219 234 244 | 54.3 63 66 | 692 746 746 | M14 M14 M14 | 13 14 14 | 230 230 230 | 220 226 212 | 167 171 162 | 8.64 10.14 10.66 |
注: 1、表中所列数据为无隔圈"A "配置时胀套的额定负荷,当有隔圈配置时其额定负荷为表列负荷的62% ; 2、Z13 型胀套螺钉的机械性能等级为12.9 级。 |
Z13型胀紧套内外锥环用内六角螺栓拧紧,结合面较长,且对中性好,适用于旋转精度要求较高和传递较大载荷的场合。
