YL型凸缘联轴器
YL型凸缘联轴器

YL型凸缘联轴器

凸缘联轴器结构简单,制造方便,成本较低,工作,装拆、维护均较简便,传递转矩较大,能...
立即订购
TAG推荐

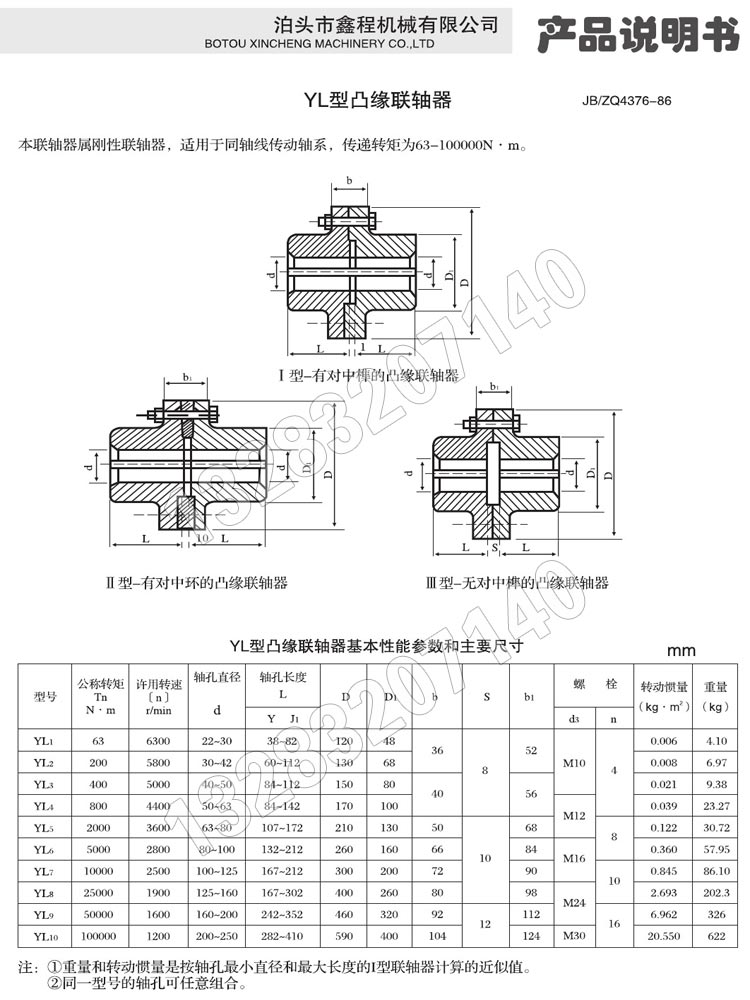

YL型凸缘联轴器(GB/T 5843-86)属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。凸缘联轴器结构简单,制造方便,成本较低,工作,装拆、维护均较简便,传递转矩较大,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动,不具备径向、轴向和角向补偿性能,对两轴对中性的要求很高,使用时如果不能被联接两轴对中精度,当两轴有相对位移存在时,就会在机件内引起附加载荷,使工作情况恶化将会降低联轴器的使用寿命、传动精度和传动频率,并引起振动和噪声。

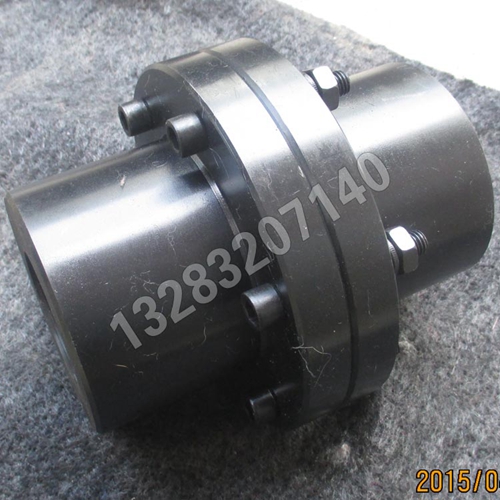

1.由两个带凸缘的半联轴器用一组螺栓联接而成

用两半联轴器端面的凸肩和凹槽对中,靠普通螺栓在凸缘接合面产生摩擦力矩来传递转矩

  这是采用普通螺拴联接的凸缘联轴器,依靠两半联轴器结合面上摩擦力传递扭矩。

2.铰制孔螺栓对中,靠螺栓受剪切和挤压来传递转矩,并靠铰制孔(对应铰制孔螺栓) 螺栓来对中,依靠螺拴的抗剪切能力传递扭矩。

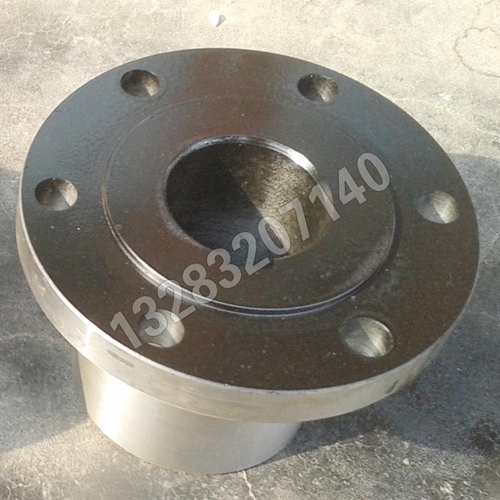

半联轴器材料:45#

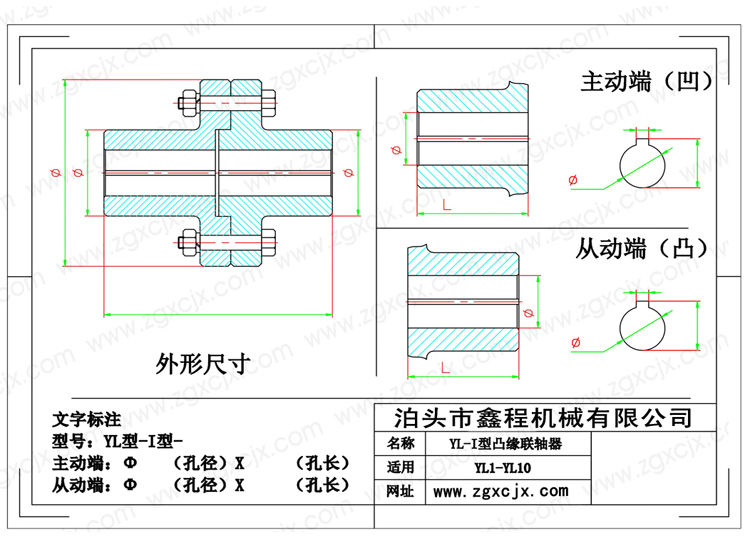

制造与安装要求:半联轴器的凸缘端面应与轴线垂直,安装时应使两轴对中。

特点:结构简单,使用方便,传递扭矩较大,但不能缓冲减振。不允许两轴有相对位移,无缓冲。用在转速低、无冲击、对中性较好的场合

应用:用于载荷较平稳的两轴联接。在转速低,无冲击,轴的刚性大,对中性较好的场合应用较广。

有对中榫的凸缘联轴器靠榫头对中。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。
