LZD型圆锥形轴孔弹性柱销齿式联轴器
LZD型圆锥形轴孔弹性柱销齿式联轴器

LZD型圆锥形轴孔弹性柱销齿式联轴器

泊头市鑫程机械设备公司生产各种ZL ZLD制动轮弹性柱销齿式联轴器,选用价格高的尼龙棒,数...
立即订购


泊头市鑫程机械设备公司生产各种ZL ZLD制动轮弹性柱销齿式联轴器,选用价格高的尼龙棒,数控车粗 精加工,数控铣铣孔,激光切割挡板,圆钢或锻件材制质,按要求可做热处理,批发零售均可,,。LZD型圆锥形轴孔弹性柱销齿式联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销来传递转矩实现两半联轴器联接,只是一端半联轴器为圆柱形轴孔,另一端半联轴器为圆锥形轴孔,结构简单,制造容易,装拆换弹性元件比较方便,不用移动两半联轴器。本联轴器适用于同轴线的传动轴系,利用尼龙棒纵断面剪切强度。可传递很大的转矩,0.112~2800KN.m。工作温度-20~70℃,。具有   补偿轴向便宜能力,和一般的减震性能。普通圆柱轴孔用LZ型,圆锥孔用LZD型。选型时望注意。许用补偿量:轴向±0.5~5mm径向0.3~1.5mm角向0.5

鑫程联轴器完成后,我们都要进行质检,出厂质量。先对照图纸查看定形尺度精度,如外形、孔、轴直径,再查看定位尺度,如边距、中心距等。当查看形状杂乱、尺度繁复的零件时,查看前应先画一个表格,先把定形尺度列入表内,再把定位尺度列入表内,然后按表的次序丈量,并将丈量成果写入实测尺度一栏内,这么既不会遗失尺度,又能查看质量。

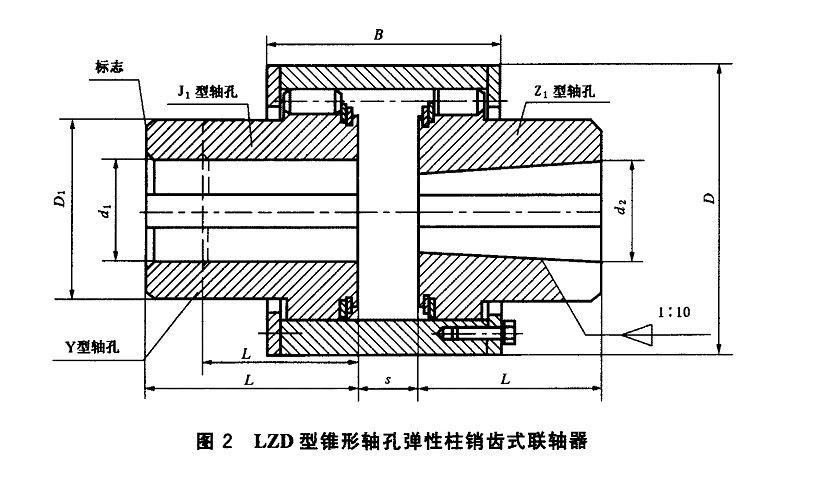

LZD型圆锥形轴孔弹性柱销齿式联轴器基本参数和主要尺寸(单位:mm)

型号公称转矩Tn KN.m许用转速[n] r/min轴孔直径 d.dZ轴孔长度DD1BS转动惯量 kg·m2质量 kg
Y型J1型 Z1
L
LZD10.112500016~1930~4278406514.50.0022.30
20~2438~527016.5
25~2844~627520.5
LZD21.25500025~2844~6290508820.50.0043.98
30~3260~829224.5
LZD30.63450030~3860~8211865115250.01610.30
40~4284~11212531
LZD41.8420040~5684~11215890145320.06122.46
60107~14215239
LZD54.5400050~5684~112192120145320.14331.71
60~75107~14215239
80132~17215844
LZD68330060~75107~142230130175400.31248.16
80~95132~17217845
LZD711.2290070~75107~142260160178400.57069.42
80~95132~17218245
100~110167~21218850
LZD818250080~95132~172300190202461.105108.8
100~125167~21220851
130202~25221256
LZD925230090~95132~172335220232472.157157.5
100~125167~21223852
130~150202~25224257
LZD1031.52100100~125167~212355245240532.926188.5
130~150202~25224558
160~170242~30225568
LZD11402000110~125167~212380260260534.021225.0
130~150202~25226558
160~180242~30227568
LZD12631700130~150202~252445290282588.051335.2
160~180242~30229268
190~200282~35230278
LZD131001500150202~2525153453135816.514524.5
160~180242~30232368
190~220282~35233278
注:1:重量、转动惯量是按Y/J1轴孔组合型式和轴孔的计算值。 2:短时过载不得超过公称转矩Tn值的2倍。
