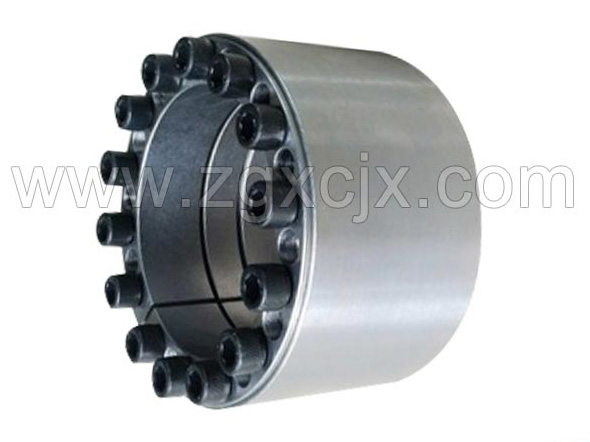

Z17A型胀紧联接套由一个开口的双锥内环,一个开口的双锥外环和两个双锥压紧环组成。用内六...
立即订购


Z17A型胀紧联接套由一个开口的双锥内环,一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧,拧紧时弹性环没有相对于轴毂的轴向移动,同样压紧力能产生大的径向压力,传递大的载荷。为便于拆卸,在一个压紧环上有拆卸用螺孔,沿圆周共有2~4处。锁紧联结盘广泛应用于包装、印刷、纺织、机床等机械上。

胀紧套是一种无键联结装置,其原理和用途是通过拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中;安装/调整/拆卸方便;,联结稳定;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等。

优点

1主机零件制造和安装简单。安装的轴和孔的加工不像过盈配合那样要求的制造公差。安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2使用寿命长,。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。

3在超载时,将失去联结作用,可以保护设备不受损害。4胀套联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。

4拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。

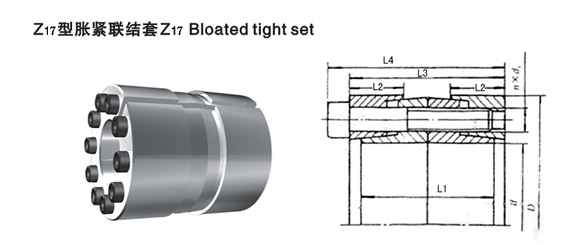

Z17A型胀套的基本尺寸和参数:

A 基本尺寸(mm )Dimensions额定负荷内六角螺钉胀套与轴结结合面上的压力pt
N/mm2
胀套与轮载结合面上的压力pt
N/mm2
重量
kg
dDL1L2L3L4转矩Mt
kN
轴向力Ft
kN .m
d1nMA
N.m
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
500
520
540
560
580
600
55
60
65
75
80
85
90
95
110
115
120
125
130
135
145
155
165
180
190
200
210
225
235
250
260
285
305
325
355
375
405
425
455
475
495
515
545
565
585
605
630
650
670
670
710
40
40
40
48
48
48
48
48
58
58
58
58
58
58
66
66
66
76
76
76
76
86
86
102
102
110
110
110
130
130
154
154
178
178
178
178
202
202
202
202
202
202
202
202
202
17
17
17
20
20
20
20
20
24
24
24
24
24
24
28
28
28
33
33
33
33
38
38
46
46
50
50
50
60
60
72
72
84
84
84
84
96
96
96
96
96
96
96
96
96
46
46
46
56
56
56
56
56
68
68
68
68
68
68
76
76
76
86
86
86
86
98
98
114
114
122
122
122
146
146
170
170
198
198
198
198
226
226
226
226
226
226
226
226
226
52
52
52
64
64
64
64
64
78
78
78
78
78
78
88
88
88
98
98
98
98
112
112
126
126
138
138
138
164
164
190
190
220
220
220
220
250
250
250
250
250
250
250
250
250
0.9
1.25
1.5
2.5
3
3.8
4.3
5.3
7.6
8.2
8.7
10.4
12.3
13.0
15.0
18.6
22.5
29.3
31.5
39.4
45
52.5
64.9
78.3
92.7
126
137.5
167.6
217
258.5
357.8
380
501
555
584
657
795
831
868
985
1024
1063
1181
1224
1266
60
71
75
112
120
138
143
162
219
219
219
240
274
274
301
338
376
451
451
526
563
619
722
825
928
1146
1146
1289
1552
1724
2236
2236
2784
2923
2923
3132
3617
3617
3617
3940
3940
3940
4219
4219
4219
M6
M6
M6
M8
M8
M8
M8
M8
M10
M10
M10
M10
M10
M10
M12
M12
M12
M12
M12
M12
M12
M14
M14
M14
M14
M16
M16
M16
M18
M18
M20
M20
M22
M22
M22
M22
M24
M24
M24
M24
M24
M24
M24
M24
M24
6
7
8
6
7
8
8
9
8
8
8
9
10
10
8
9
10
12
12
14
15
12
14
16
18
16
16
18
18
20
20
20
20
21
21
24
24
24
24
28
28
28
30
30
30
17
17
17
41
41
41
41
41
83
83
83
83
83
83
145
145
145
145
145
145
145
230
230
230
230
355
355
355
485
485
690
690
930
930
930
930
1200
1200
1200
1200
1200
1200
1200
1200
1200
132
135
124
136
132
138
127
132
143
134
125
133
139
132
121
123
126
121
112
122
123
112
124
113
121
126
115
120
113
117
120
113
115
115
109
111
108
103
99
104
100
96
100
96
92
85
93
90
98
100
108
102
108
110
105
101
109
116
112
98
103
108
101
95
106
108
96
107
95
103
107
100
105
97
102
102
97
97
97
93
96
92
88
85
91
88
84
88
84
83
0.5
0.6
0.7
1.1
1.2
1.3
1.4
1.5
2.6
2.8
2.9
3.1
3.2
3.3
4.5
4.9
5.3
7.3
7.8
8.2
8.7
11.6
12.2
16.7
17.4
22.3
24.1
25.8
38.2
40.6
58.6
61.8
85.0
87.2
93.4
97.5
128.9
134.1
139.3
144.5
157.6
163.1
168.6
174.0
179.5
注:Z17A型胀紧联结套螺钉的机械性能等级为12.9级。
