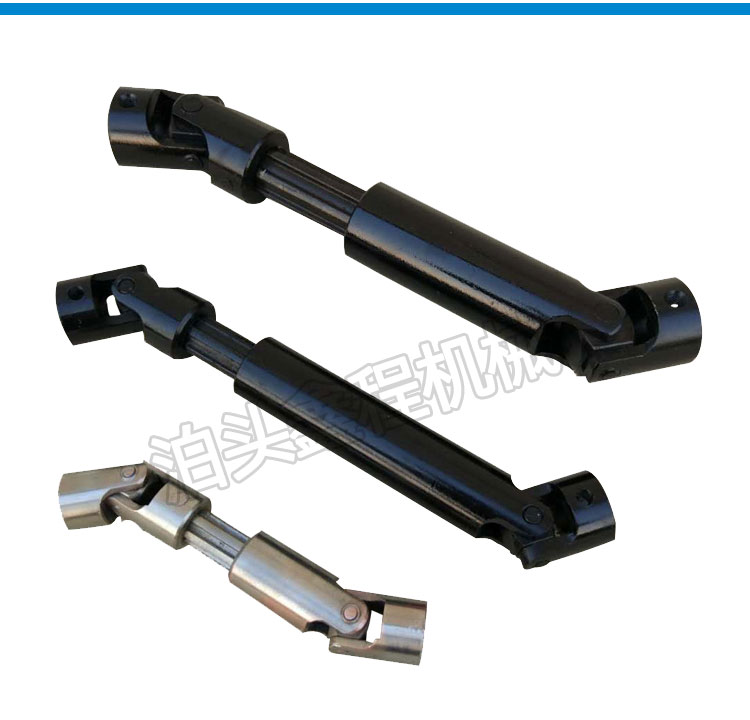

小型万向联轴器用来传递不在同一条轴线上的运动,有单型(WSD)、双型(WS)、可伸缩型(WSS)、矫正机用(WHL、WSL),以传递平稳转矩为宜
滑动轴承,表面可作发黑、镀镍、镀锌等处理,伸缩型.用于两轴只要求角位移并容许从动轴稍有波动的两轴连接,销钉和套筒与十字轴组成十字轴式连接,适用于联接两轴轴线夹角β≤45°的传动轴系,传递公称转矩,公称转矩约为滑动式的一半,低速型万向联轴器
滚针轴承,由带有轴叉的两半联轴器通过圆柱销

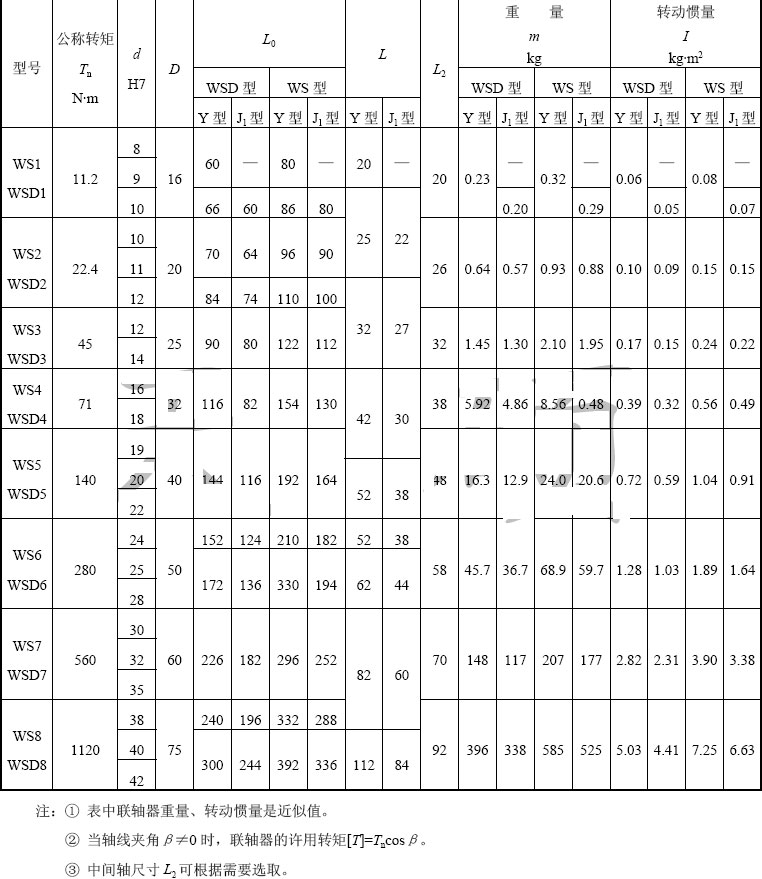

适用于联结空间同一平面上两轴β≤45度的传动场合,传递公称转矩11.2-1120n.m。

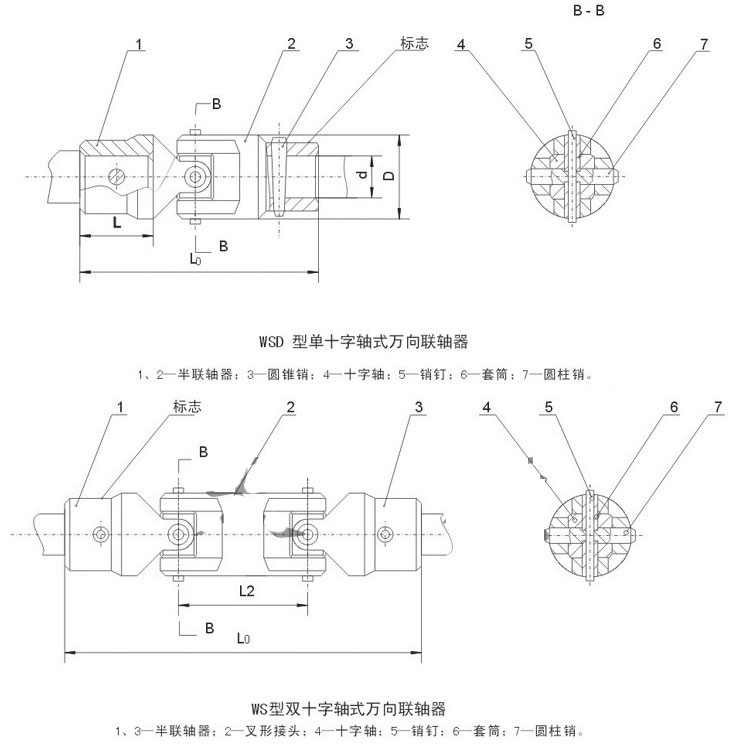

● wsd型为单节式万向节,ws型为双节式万向节;
● 每节大轴间夹角45度,连接轴间距
● 成品孔h7,可根据要求,开键槽、六方孔和四方孔。各大厂家可以可以根据要求开键槽
● 允许两轴间夹角在限定的范围内随工作需要而改变。
● 有带滑动轴承及滚针轴承两种型式,根据用户要求而定。带滚针轴承的,动态负载高,轴承游隙小,高转速可达4000rpm,带滑动轴承的高转速为1000rpm。
a.万向节型号: wsd—单节式万向节;ws—双节式万向节
b.轴孔型式:¢—光圆柱孔;y—带键圆柱孔。轴孔及键型式与尺寸符合gb/t规定。
s—四方形孔;尺寸为表中q;f—六方型孔,尺寸为表格中的sw
c.轴承型式:①g—滚针轴承 h—滑动轴承 ②没有轴承时省略不写。
标记示例:ws4双节式万向节,带滑动轴承。
主动端:y型轴孔,a型键槽,d=16mm,d=32mm; 从动端:s型轴孔,s=18mm,d=32mm;
标记方法:ws4 ya16/s18×32 h jb/t5901-91
安装及选用
a. 要旋转运动的等角速和主、从动轴之间保持同步转动,应选用双节式万向节或两个单节式万向节组合在一起,并满足以下三个条件:
a. 中间轴与主、从动轴间的夹角相等。
b. 中间轴两端的叉头的对称面在同一平面内。
c. 中间轴与主从动轴三轴线在同一平面内。
b.安装单节式万向节时,主、从动端角速度不等,主、从动轴之间不能保持同步转动,其不同步性随着夹角β而变。
小规格万向联轴器有单万向联轴器,常用轴径范围为8-42mm,有单节,可按用户要求生产
我们的产品广泛应用于矿山、包装、印刷、造纸、冶金、自动化、风机、食品、破碎机等各个机械制造。
