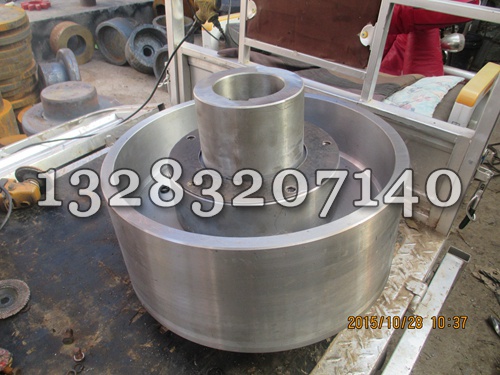

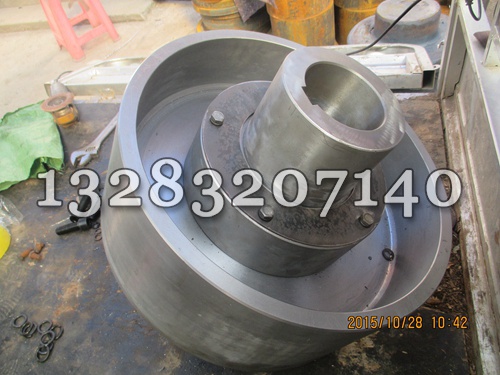

泊头市鑫程机械设备公司生产各种ZL ZLD制动轮弹性柱销齿式联轴器,选用价格高的尼龙棒,数控车粗 精加工,数控铣铣孔,激光切割挡板,圆钢或锻件材制质,按要求可做热处理,批发零售均可,,。ZLL型带制动轮弹性柱销齿式联轴器组成部分:制动轮,柱销,两半轴器。制动轮一般与制动抱闸一同使用,的降低减速机的速度。有些制动轮是由无缝钢管和圆盘焊接而成,简单,成本低,不做热处理。有些是由圆钢整体加工而成,时间长,费用高,可以做热处理,增加表面硬度的同时,可能会有变形。工作原理:利用若干非金属弹性材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销来传递转矩实现两半联轴器联接,半联轴器与制动轮通过螺栓连接。
特点:(1)传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻。(2)结构简单,组成零件较少,制造较方便,不用齿轮加工机床。(3)维修方便,寿命较长,拆下档板即可换尼龙柱销。(4)尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。(5)减振动能差,噪声较大。(6)具有 补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有 要求和噪声需要严加控制的工作部位。
选择联轴器的类型:
低速、刚性大的短轴可选用刚性;
低速、刚性小的长轴可选用无弹元件;
传递转矩较大的重型机械选用齿式;
对于高速、有振动和冲击的机械,选用弹性元件挠性;
轴线位置有较大变动的两轴,应选用万向;
有保护要求的轴,选用。

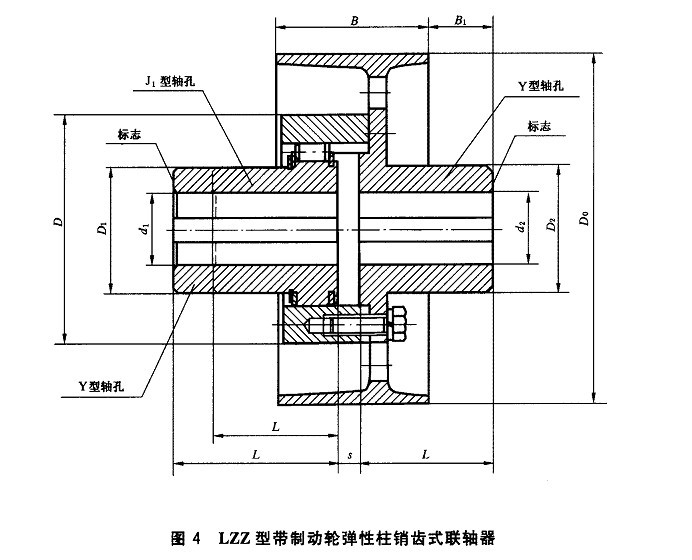

LZZ型带制动轮弹性柱销齿式联轴器基本参数和主要尺寸(GB/T 5015-2003)(单位:mm)
型号 | 公称转矩Tn KN.m | 许用转速[n] r/min | 轴孔直径 | 轴孔长度 | D0 | D | D1 | D2 | B | B1 | S | 转动惯量 kg·m2 | 质量 kg | |
Y型 J1型 | ||||||||||||||
d1 | d2 | L | ||||||||||||
LZZ1 | 0.25 | 4500 | 16~19 | 42 | 160 | 98 | 50 | 56 | 70 | 9 | 2 | 0.018 | 6.64 | |
20~24 | 38~52 | 19 | ||||||||||||
25~28 | 44~62 | 29 | ||||||||||||
30~32 | 60~82 | 49 | ||||||||||||
- | 35~38 | |||||||||||||
LZZ2 | 0.63 | 3800 | 25~28 | 62 | 200 | 124 | 65 | 70 | 85 | 30 | 2 | 0.053 | 12.04 | |
30~32 | 60~82 | 50 | ||||||||||||
40~42 | 84~112 | 80 | ||||||||||||
- | 45~48 | |||||||||||||
LZZ3 | 1.8 | 3000 | 40~56 | 84~112 | 250 | 166 | 90 | 105 | 105 | 48.5 | 3 | 0.183 | 28.09 | |
60 | 107~142 | 78.5 | ||||||||||||
- | 63~70 | |||||||||||||
LZZ4 | 4.5 | 2450 | 50~56 | 84~112 | 315 | 214 | 120 | 130 | 135 | 40 | 3 | 0.547 | 51.69 | |
60~75 | 107~142 | 70 | ||||||||||||
80 | 132~172 | 100 | ||||||||||||
- | 85~90 | |||||||||||||
LZZ5 | 8 | 1900 | 60~75 | 107~142 | 400 | 240 | 130 | 145 | 170 | 44 | 3 | 1.413 | 76.61 | |
80~90 | 132~172 | 74 | ||||||||||||
- | 95 | |||||||||||||
LZZ6 | 11.2 | 1500 | 70~75 | 107~142 | 500 | 280 | 160 | 170 | 210 | 40 | 4 | 3.865 | 130.61 | |
80~95 | 132~172 | 70 | ||||||||||||
100~110 | 167~212 | 110 | ||||||||||||
- | 120 | |||||||||||||
LZZ7 | 18 | 1200 | 80~95 | 132~182 | 630 | 330 | 190 | 200 | 265 | 42 | 4 | 10.753 | 222.63 | |
100~125 | 167~212 | 82 | ||||||||||||
130 | 202~252 | 112 | ||||||||||||
LZZ8 | 25 | 1050 | 90~95 | 132~172 | 710 | 380 | 220 | 220 | 300 | 5 | 4 | 19.156 | 307.92 | |
100~125 | 167~212 | 45 | ||||||||||||
130~150 | 202~252 | 85 | ||||||||||||
LZZ9 | 31.5 | 950 | 100~125 | 167~212 | 800 | 400 | 245 | 245 | 340 | 40 | 5 | 33.446 | 405.88 | |
130~150 | 202~252 | 80 | ||||||||||||
160~180 | 242~302 | 130 | ||||||||||||
注:1:重量、转动惯量是按Y/J1轴孔组合型式和轴孔的计算值。 2:短时过载不得超过公称转矩Tn值的2倍 |
