泊头市鑫程机械有限公司生产各种ML,LM梅花联轴器,标准型号,标准轴孔和轴径,数控车批量...
立即订购
TAG推荐

泊头市鑫程机械有限公司生产各种ML,LM梅花联轴器,标准型号,标准轴孔和轴径,数控车批量加工,数控铣加工,批发零售均可,从ML1到ML8号有现货。如有轴孔和长度,改一下就可以发。制动轮梅花联轴器在国标各种联轴器中属于简单的那种,只要数控车床加工,数控铣加工,擦键就可以了,材质有45#钢,适合速度不快,精度不高的机器传动,现在我们公司主要生产45#圆钢的低速的,梅花垫有国标标准,主要适用于起动频繁、正反转、中高速、中等扭矩和要求高性的工作场合

梅花联轴器是一种新颖的机械联轴器,与其他各种联轴器相比,具有许多的优点。尤其在固定带式输送机的驱动装置高速端应用广泛。制动轮梅花联轴器用于电机和齿轮减速箱之间的连接,以代替原来的尼龙柱销联轴器,效果良好,受到输送机操作工作和修理工的欢迎。

MLL型分体式制动轮梅花形弹性联轴器是LMZ-I型分体式制动轮梅花形联轴器的旧称,主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。

和其它联轴器相比,梅花形弹性联轴器具有以下特点:

(1)工作稳定,具有良好的减振、缓冲和电绝缘性能。

(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。

(3)具有较大的轴向、径向和角向补偿能力。

(4)聚氨酯弹性元件耐油,承载能力大,使用寿命长,。

(5)联轴器无需润滑,维护工作量少,可连续长期运行。

梅花联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度-35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。

我公司也承接非标准联轴器的制造,欢迎您的咨询、选购。

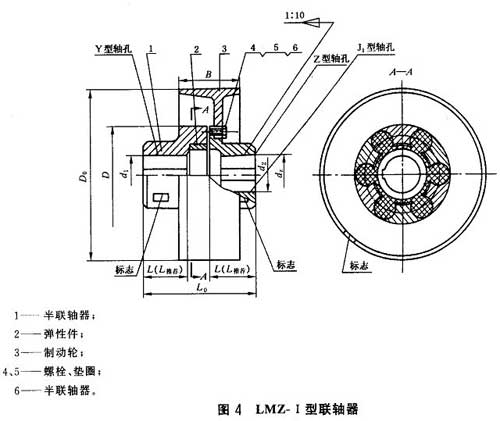

LMZ-I(原MLL- I)型分体式制动轮型梅花形弹性联轴器基本参数和主要尺寸(GB/T 5272-2002)(单位:mm)
型号公称转矩/N.m许用转速/r/min轴孔直径d1,d2,dzLL0DD0B弹性件型号重量/kg转动惯量/kg.㎡
弹性件硬度
a(HA)b(HD)
80±560±5
LMZ5-I-160250400475025,28,30,32,35,38,40,42,455012710516070MT56.6020.019
LMZ5-I-200380025,28,30,32,35,38,40,42,45200859.2040.044
LMZ6-I-20040071030,32,35,38,40,42,45,4855143125MT611.450.052
LMZ7-I-200630112035*,38*,40*,42*,45,48,50,55,5660159145MT713.960.064
LMZ7-I-250305035*,38*,40*,42*,45,48,50,55,5625010520.090.144
LMZ8-I-2501120224045*,48*,50,55,56,60,63,6570181170MT824.650.175
LMZ8-I-315240045*,48*,50,55,56,60,63,6531513534.130.374
LMZ9-I-3151800355050*,55*,56*,60,63,65,70,71,75,8080208200MT941.670.45
LMZ9-I-400190050*,55*,56*,60,63,65,70,71,75,8040017065.611.259
LMZ10-I-4002800560060*,63,65*,70,71,75,80,85,90,95,10090230230MT1074.531.4
LMZ10-I-500150060*,63,65*,70,71,75,80,85,90,95,100500210110.63.472
LMZ11-I-5004500900070*,71*,75,80*,85*,90,95,100,110,120100260260MT11121.73.715
LMZ12-I-630630012500120080*,85*,90*,95*,100,110,120,125,130115297300630265MT12213.710.24
LMZ13-I-7101120020000105090*,95*,100*,110*,120*,125*,130,150125323360710300MT13341.619.99
LMZ14-I-8001250025000950100*,110*,120*,125*,130*,140*,150 160135333400800340MT14510.139.36
